در این مقاله ضوابط و استاندارد طراحی آسانسور را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد، ضوابط طراحی و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
یکی از مهمترین مباحث در طراحی معماری، توجه به آسانسور و ابعاد آن است. برای طراحی آسانسور باید به ابعاد آن و محل قرارگیری آن توجه کرد و ابعاد آن باید متناسب با استاندارد ها باشد. در این مقاله ضوابط و استاندارد طراحی آسانسور را بررسی میکنیم.

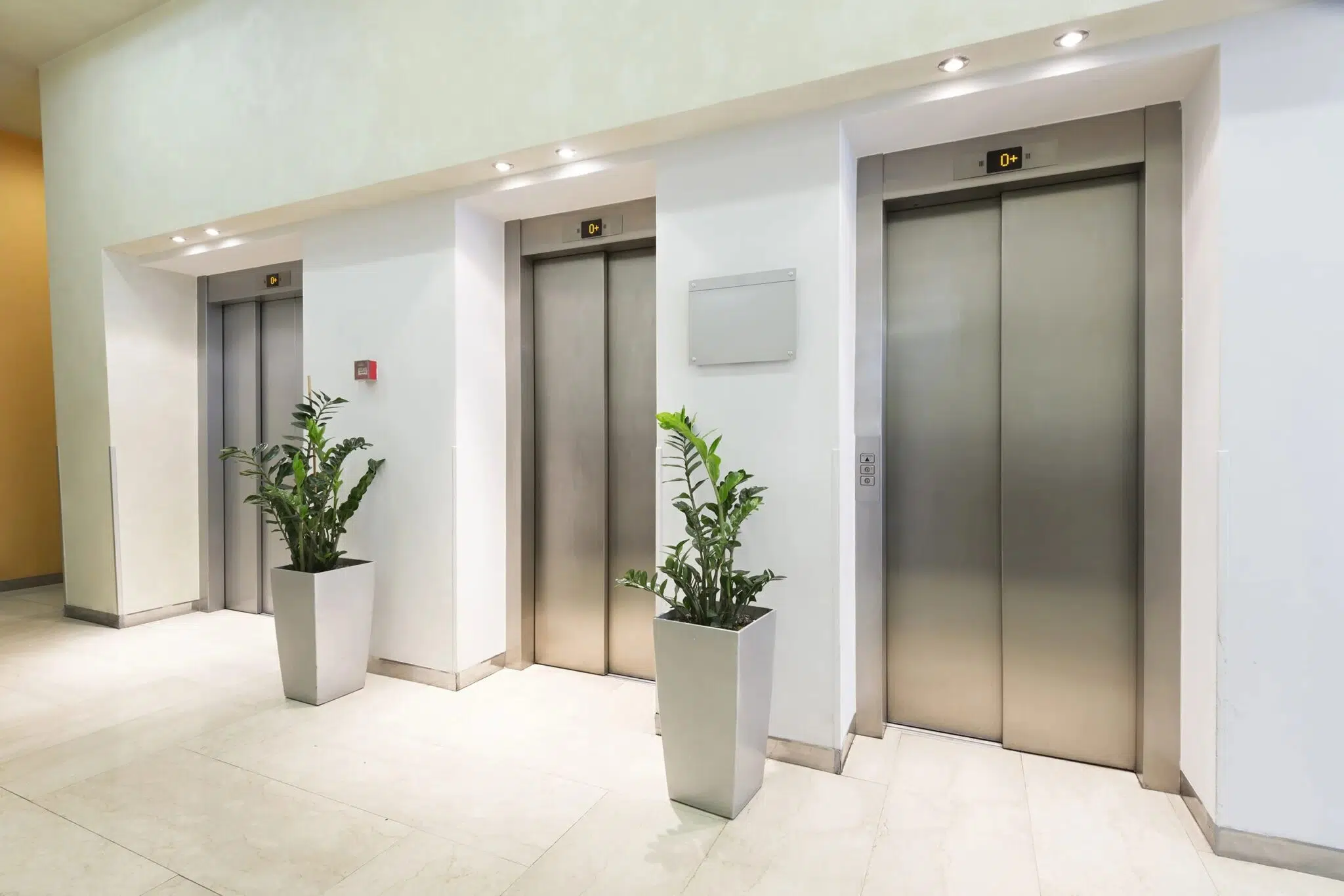

آسانسور در پلان
- در ساختمان هایی با ارتفاع بیش از 7 متر از همکف، آسانسور الزامی است.
- برای ساختمان های بیش از 8 طبقه باید دو آسانسور در نظر گرفته شود.
- مسیر رسیدن به آسانسور باید بدون مانع ها و اختلاف ارتفاع باشد تا معلولین بتوانند به تنهایی با آن دسترسی داشته باشند.
- حداکثر فاصله پیاده روی از ورودی ساختمان یا ورودی آپارتمان‌ها تا آسانسورها در هر طبقه 40 متـر میباشد. آسانسورها باید به نحوی جانمائی شوند که فاصله پیاده روی برای سوار شـدن افـراد بـه هـر کـابین حـداقل ممکن باشد.
- ورود و خروج افراد به آسانسور باید راحت و بدون مانع باشد.
- آسانسور ها باید قابلیت حمل ویلچر را داشته باشند.

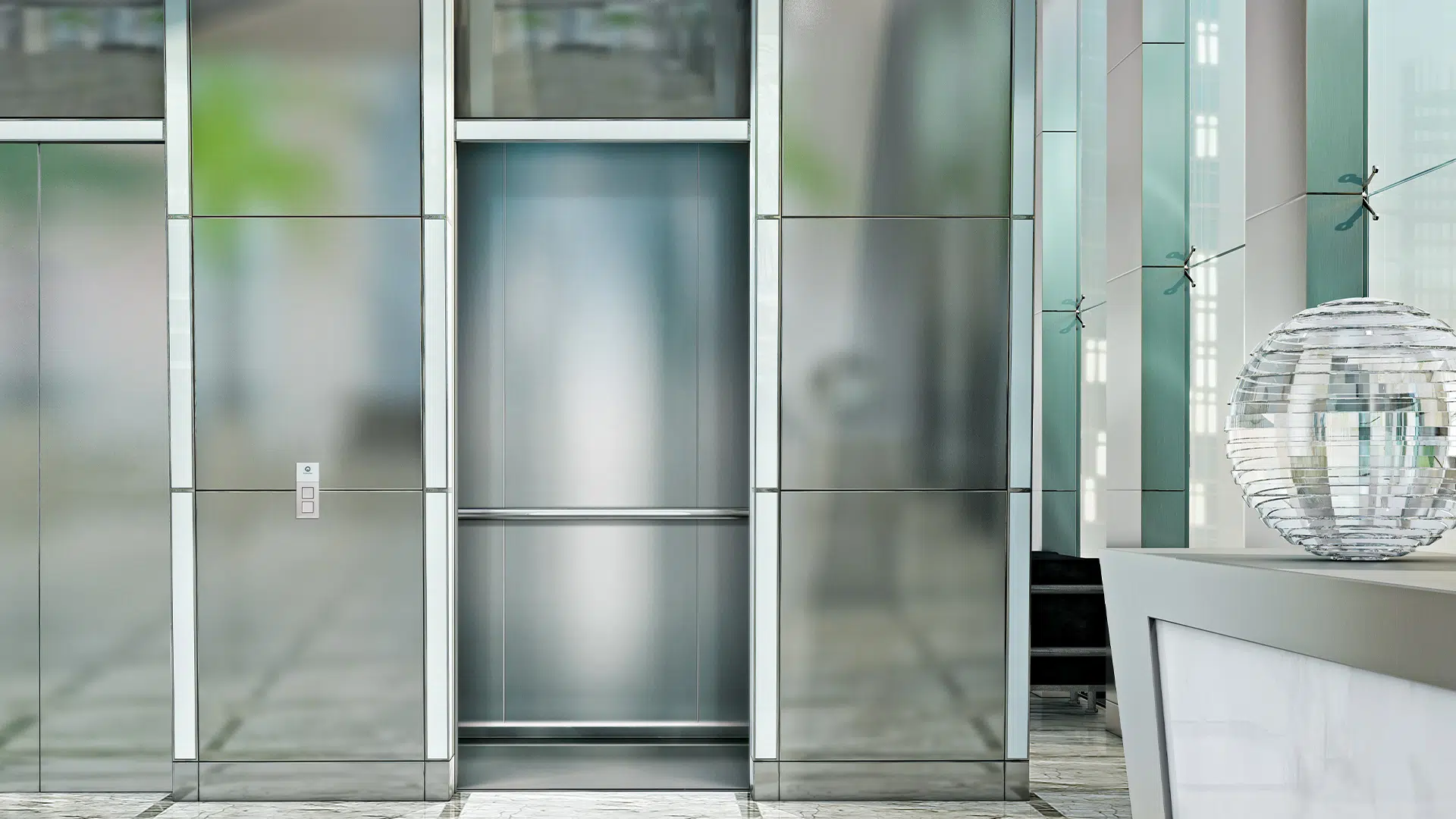

ابعاد کابین آسانسور
- ابعاد آسانسور ها با توجه به تعداد نفرات متفاوت است اما حداقل ابعاد آسانسور ویلچر بر 110 در 140 سانتی متر است و ارتفاع 220 سانتی متر.
- عرض در برای آسانسور فوق 80 سانتی متر و ارتفاع 200 سانتی متر است.
- برای آسانسور برانکارد بر باید دارای حداقل عرض 110 سانتی متر و عمق 210 سانتی متر با ارتفاع 220 ساتنی متر باشد. همچنین عرض در باید 90 سانتی متر در نظر گرفته شود.
در پکیج ضوابط طراحی تمامی ضوابط و استاندارهای طراحی پلان های معماری مطابق ضوابط طراحی شهرداری آموزش داده شده تا شما بتوانید پروژه های خود را مطابق آن ترسیم کنید و تائیدیه بگیرید.
حداقل ابعاد موتورخانه آسانسور
- حداقل فضای باز در جلوی تابلوهای کنترل آسانسور 70 سانتی متر باشد
- فضای باز اطراف تجهیزات حداقل 50 سانتی متر باشد
- ارتفاع سکوی موتور آسانسور از کف موتورخانه 70 تا 100 سانتی متر باشد
- ارتفاع تراز کف موتورخانه تا کف بام خرپشته حداقل 320 سانتی متر باشد
- عمق چاهک از کف تمام شده معماری تا کف چاهک باید 160 سانتی مترباشد
- حداقل ابعادچاه آسانسور به صورت داخل به داخل باید با عرض 160 و عمق 190 سانتی متر باشد
