در این مقاله دستور Arch Aligned Text در اتوکد را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
نوشتن متن روی تقشه ها و یا دیتیل های اجرایی برای آشنایی با جزئیات بیشتر یک امر ضروری است. گاهی اوقات ممکن است شما بخواهید مماس با یک کمان، قوس یا دایره نوشته ای را تایپ کنید. برای این کار از دستور Arch Aligned Text در اتوکد کمک میگیریم که در ادامه با آن آشنا میشویم.

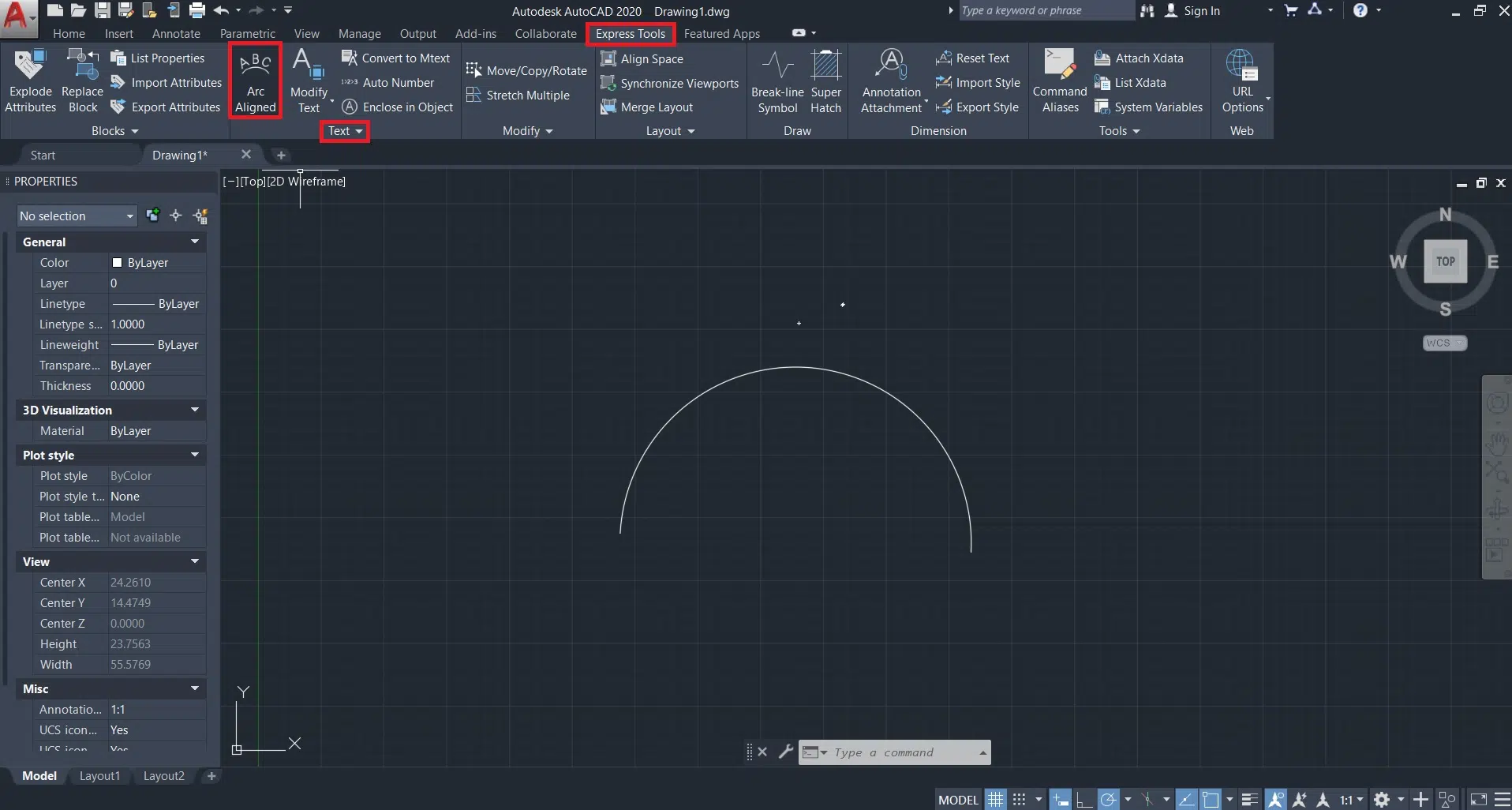

برای فعال کردن این دستور در نوار ابزار بالا در سربرگ Express Tools و زیر مجموعه text گزینه Arch Aligned را انتخاب میکنیم و یا Arctext را تایپ میکنیم و اینتر را میزنیم. بعد از فعال شدن دستور کمان مورد نظر را انتخاب میکنیم.

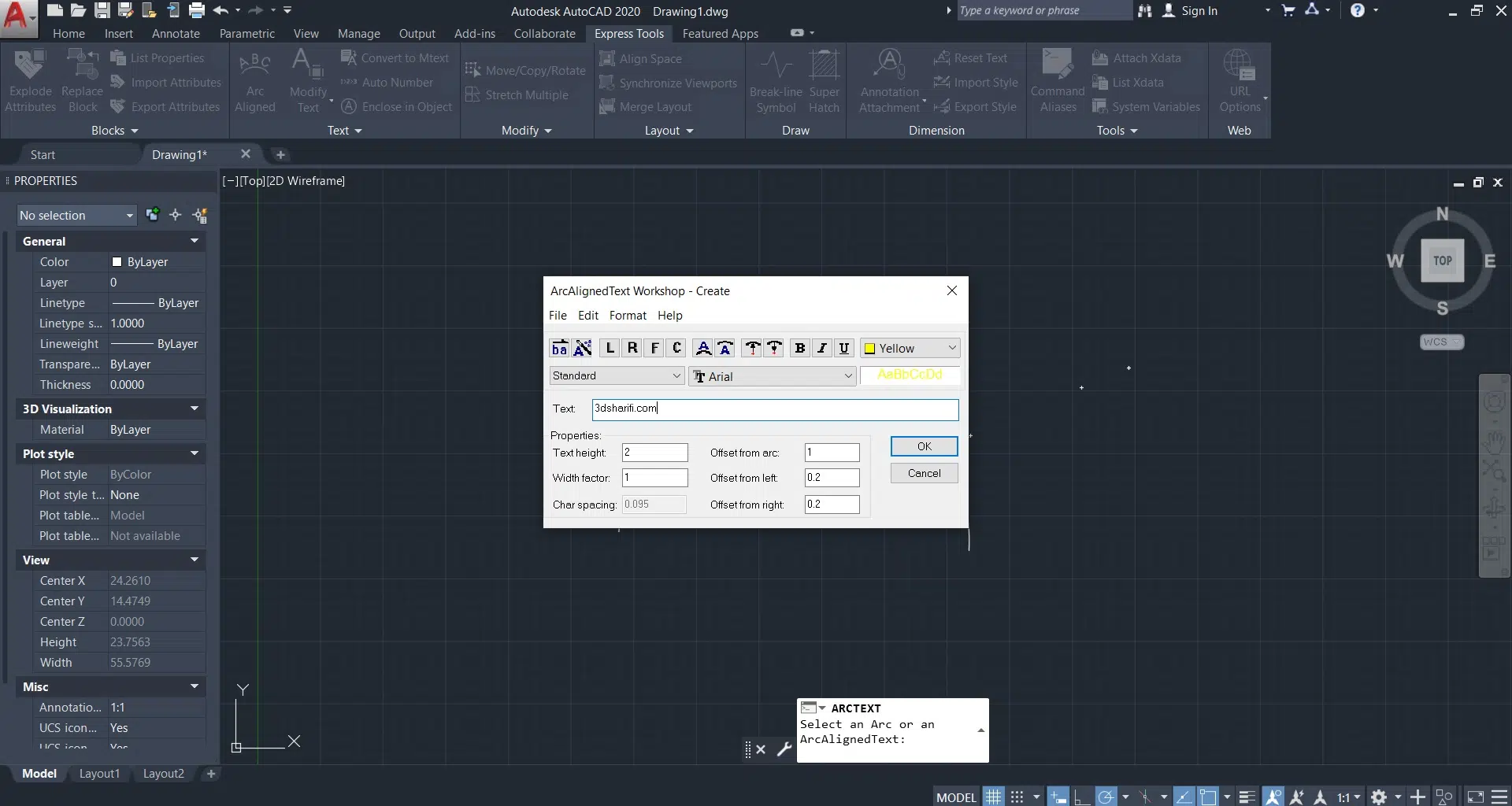

بعد از اجرای دستور پنجره ای باز میشود که شامل موارد زیر است:
- Text: در این قسمت متن مورد نظ را تایپ کنید
- Standard: فونت متن را انتخاب کنید
- Bylayer: رنگ متن را انتخاب کنید
- Text Height: ارتفاع متن را مشخص کنید
- Width Factor: ضخامت حروف را تعیین کنید
- Offset From ARC: فاصله متن از کمان را مشخص کنید
- Offset From Left: فاصله متن از سمت چپ کمان
- Offset From Right: فاصله متن از سمت راست کمان
شما میتوانید با تهیه پکیج اتوکد صفر تا صد اتوکد را در سریعترین زمان ممکن یاد بگیرید.. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
اگر سوال یا مشکلی داشتید در قسمت نظرات با ما در میان بگذارید. ممنون از حمایت همیشگیتون. آکادمی شریفی
