در این آموزش روش مدلسازی نرده پله گرد در تری دی مکس را یاد میگیریم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد، ضوابط طراحی و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع آموزش:
یکی از چالش هایی که ممکن است در زمان مدلسازی پله با آن مواجه شوید، مدلسازی نرده به خصوص نرده پله گرد است و مدلسازی آن به صورت دستی بسیار سخت و زمانبر است. در این آموزش با یک روش سریع و بسیار ساده ترسیم نرده پله گرد در تری دی مکس را یاد میگیریم.

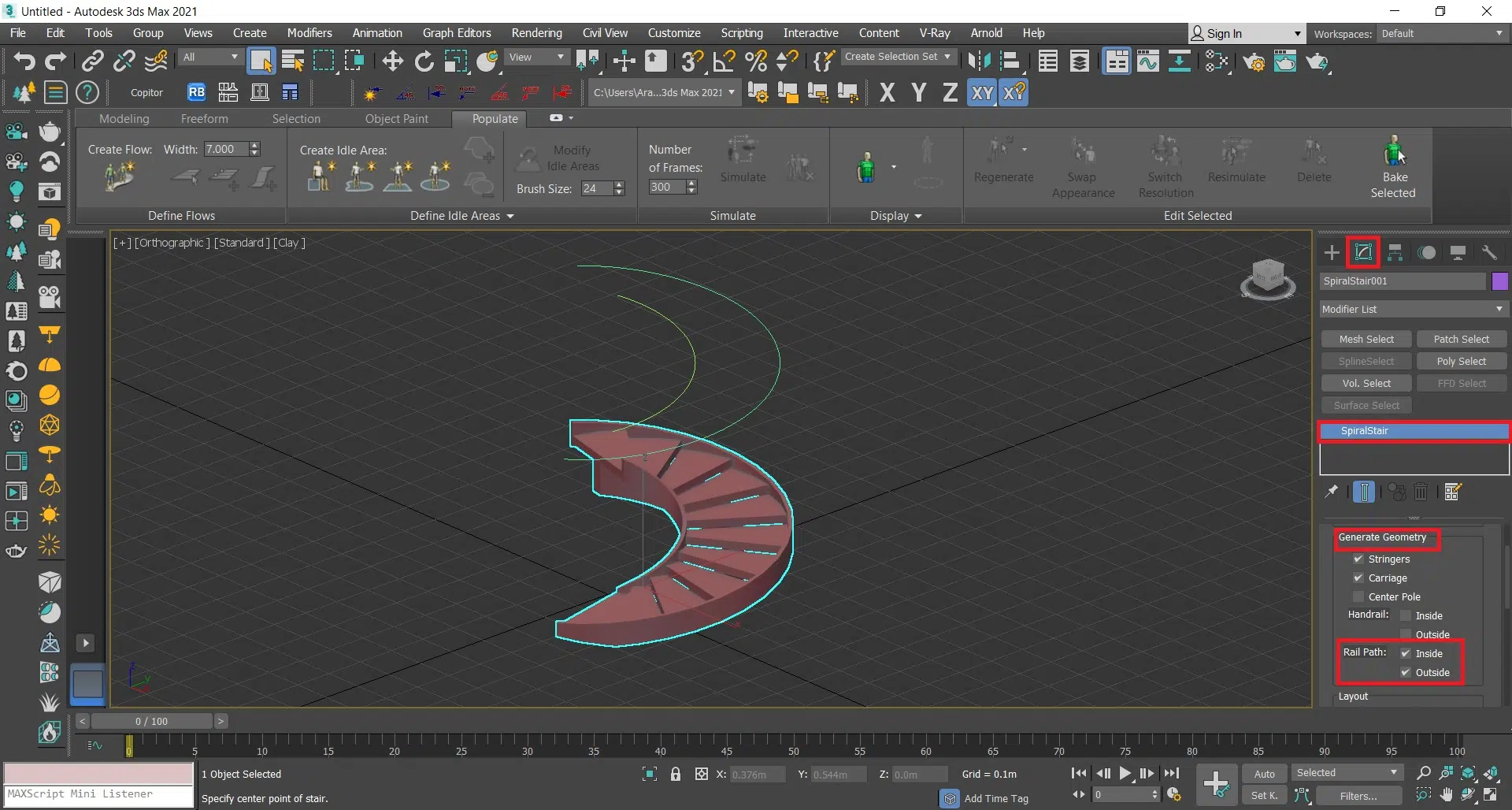

ابتدا پله ای که به کمک spiralstair مدلسازی کردیم را انتخاب میکنیم و در قسمت modify و بخش generate geometry تیک rail path را فعال میکنیم.
![{"type":"elementor","siteurl":"https://3dsharifi.com/wp-json/","elements":[{"id":"0123da2","elType":"section","isInner":false,"isLocked":false,"settings":{"pp_animated_gradient_bg_color_list":[{"pp_animated_gradient_bg_color":"#F6AD1F","_id":"aed13ab"},{"pp_animated_gradient_bg_color":"#F7496A","_id":"7fdd76d"},{"pp_animated_gradient_bg_color":"#565AD8","_id":"4bba3d3"}],"element_pack_agbg_color_list":[{"start_color":"#0591F9","end_color":"#fefefe","_id":"6ab8b0b"},{"start_color":"#567445","end_color":"#567445","_id":"999ff77"}],"pp_display_conditions":[{"_id":"1c16d5d","pp_condition_date_time_before_value":"2022-10-25 20:44","pp_condition_key":"authentication","pp_condition_acf_text_name":"","pp_condition_acf_choice_name":"","pp_condition_acf_true_false_name":"","pp_condition_acf_post_name":"","pp_condition_acf_taxonomy_name":"","pp_condition_acf_date_time_name":"","pp_condition_shortcode_name":"","pp_condition_operator":"is","pp_condition_operator_advanced":">","pp_condition_operator_date":"","pp_condition_operator_date":"","pp_condition_operator_date":"](https://3dsharifi.com/wp-content/uploads/2023/12/2-7.jpg)

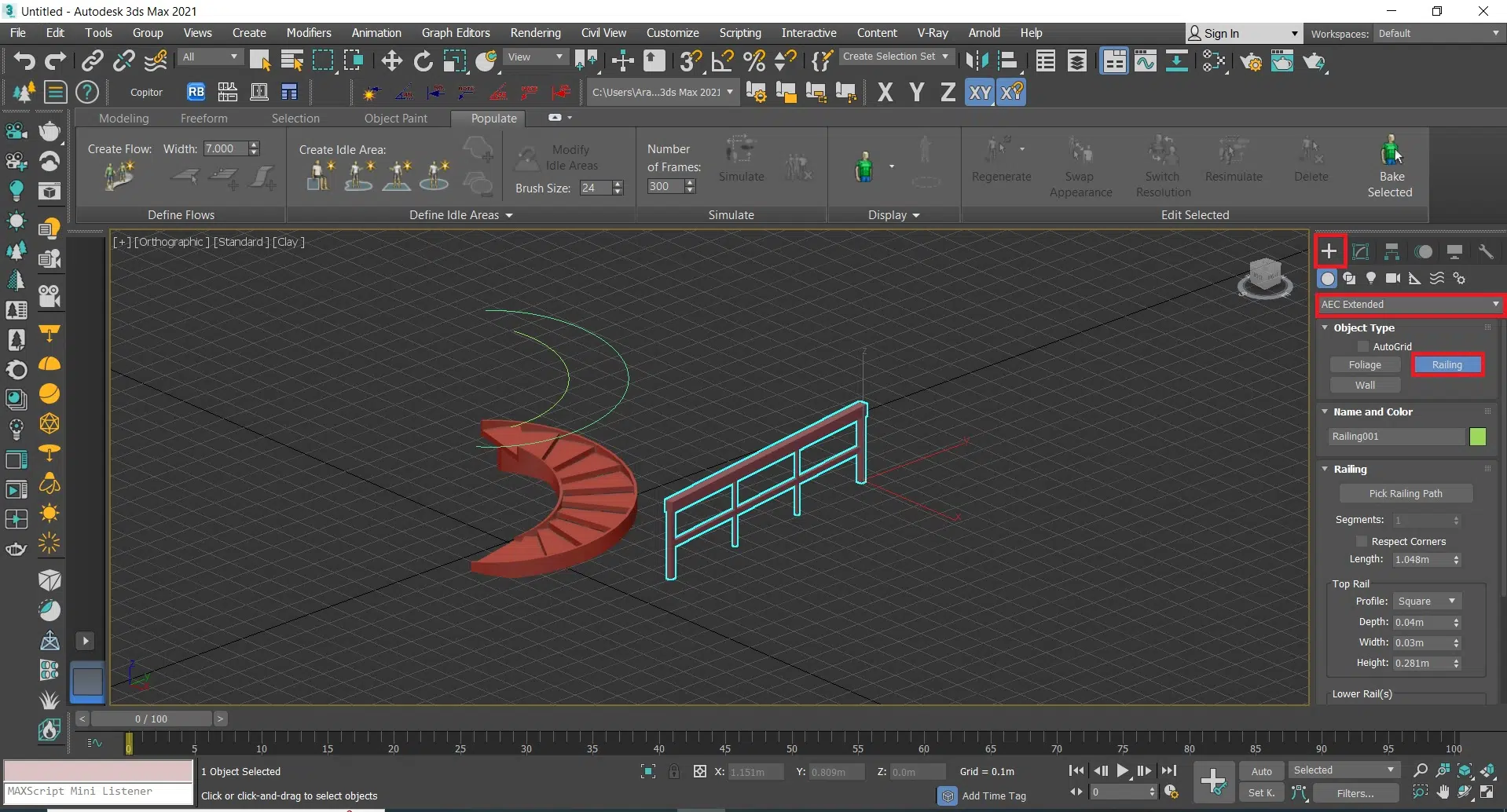

سپس در قسمت creat حالت ترسیم را روی AEC Extended قرار میدهیم و به کمک Railing نرده مورد نظر خود را ترسیم میکنیم و میتوانیم به کمک پارامترهای آن ابعاد نرده را تنظیم کنیم.

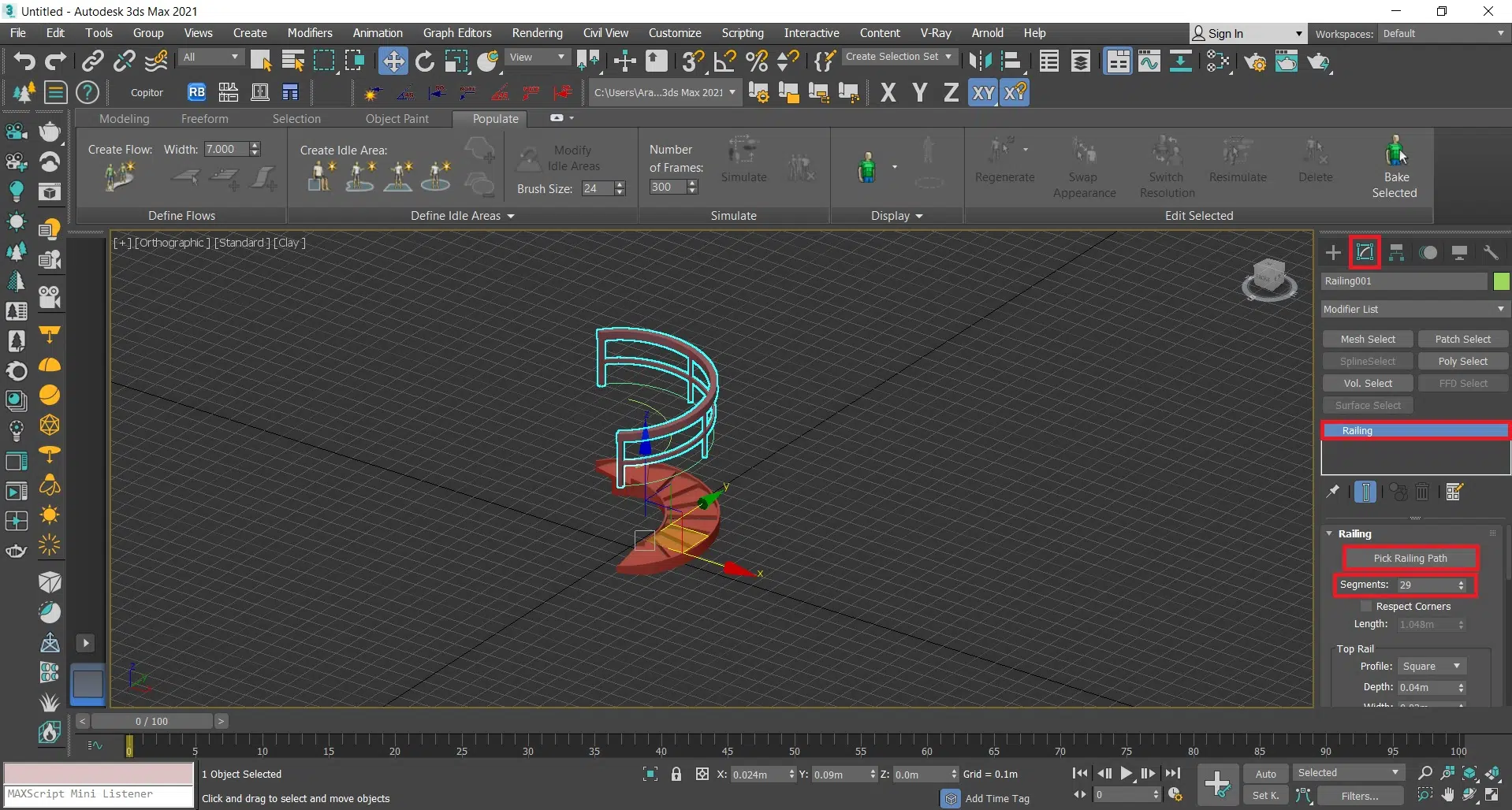

در پایان کافی است به کمک گزینه pick railing path مسیر نده را که قبل تر مشخص کرده بودیم انتخاب کنیم و تعداد segment ها را طوری تنظیم کنیم کخ کاملا نرده گرد شود. به همین سادگی نرده پله گرد ما مدل شد.
برای یادگیری کامل تری دی مکس و مدلسازی میتوانید پکیج آرکی مکس را تهیه کنید. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
اگر سوال یا مشکلی داشتید در قسمت نظرات با ما در میان بگذارید. ممنون از حمایت همیشگیتون. آکادمی شریفی
