تنظیمات اندازه گذاری در اتوکد
تنظیمات اندازه گذاری در اتوکد
در این مقاله تنظیمات اندازه گذاری در اتوکد را بررسی میکنیم. همچنین در مقاله اندازه گذاری در اتوکد روش های اندازه گذاری را بررسی کردیم حتما به این آموزش هم سر بزنید.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
اندازه گذاری یکی از ابزار های اتوکد هست که حتما در پروژه ها لازمتون میشه و برای استفاده از اون لازم هست که تنظیماتش رو بلد باشین که در این مقاله بررسی میکنیم.

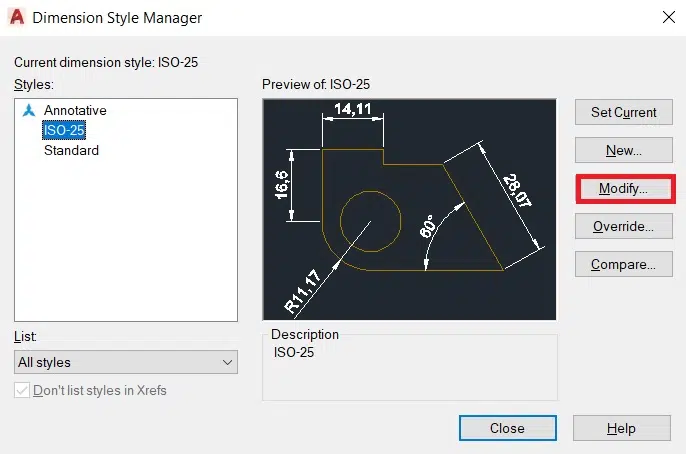

برای دسترسی به تنظیمات اندازه گذاری در اتوکد، کافیست کلمه D را تایپ کنید تا پنجره Dimension style manager برای شما باز شود. در سمت راست آن به کمک New میتوانید یک استایل جدید برای اندازه گذاری خود بسازید و بعد از انتخاب اسم و حالت اندازه گذاری آن را تایید کنید.
ویرایش تنظیمات اندازه گذاری

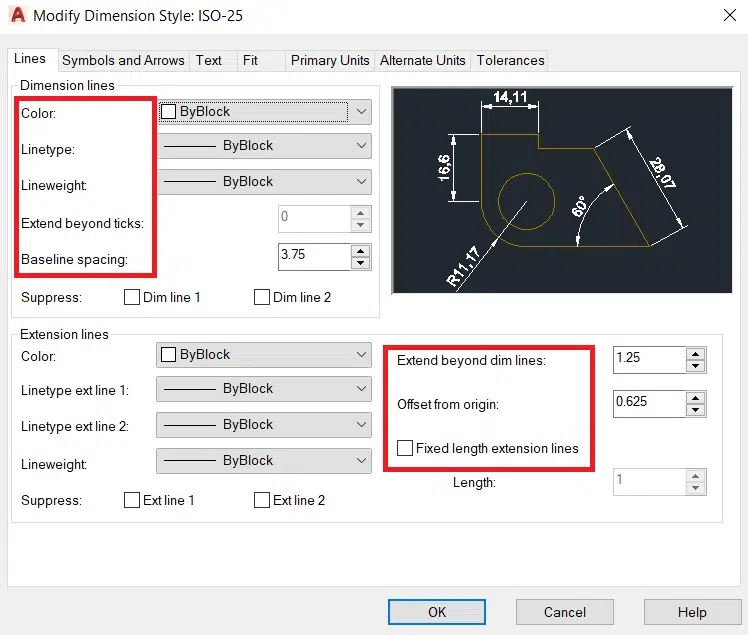

در ادامه برای دسترسی به تنظیمات مدل اندازه گذاری آن را انتخاب میکنیم و روی گزینه modify کلیک میکنیم. در سربرگ Line میتوانیم موارد زیر را ادیت کنیم:
- Color: رنگ خطوط اندازه
- Linetype: نوع خطوط اندازه
- Lineweight: ضخامت خطوط اندازه
- Baseline Spacing: فاصله بین متن و خطوط اندازه
- Suppress Dim Line / Ext Line: غیر فعال کردن نمایش خطوط اندازه (Dim Line) و خطوط رابط (Ext Line)
- Extend beyond dim lines: فاصله بین انتهای بالایی خطوط رابط تا انتهای خطوط اندازه
- Offset from origin: فاصله بین شی اندازه‌گذاری شده تا ابتدای خطوط رابط
- Fixed length extension lines: اندازه ثابت طول خطوط رابط

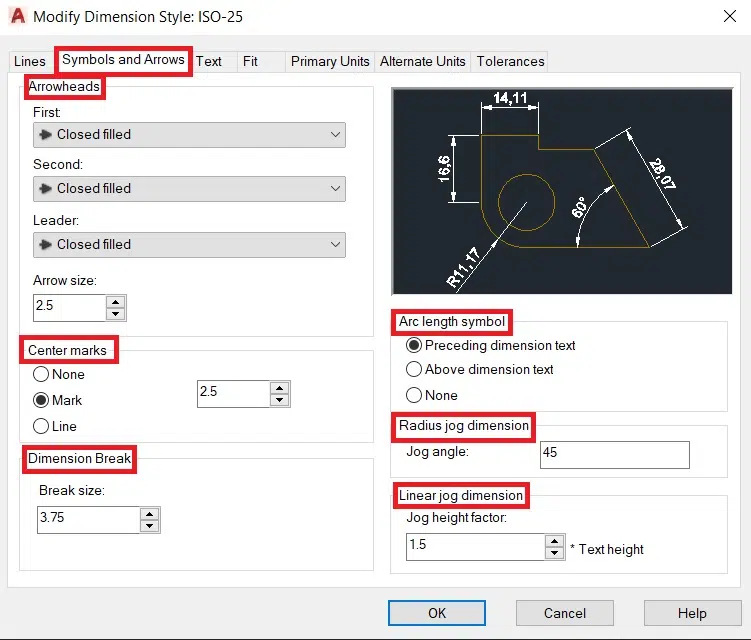

گزینه‌های موجود در سربرگ Symbols and Arrows شامل موارد زیر هستند:
- Arrowheads: نوع و اندازه پیکان‌های انتهای خطوط اندازه
- Center marks: نحوه نمایش علامت مرکز دایره، کمان و دیگر المان‌های منحنی شکل
- Dimension Break: ابعاد علامت شکستگی در اندازه‌گذاری شکسته
- Arc Length Symbol: موقعیت علامت طول کمان (به عنوان مثال، قبل یا بعد از متن)
- Radius jog dimension: زاویه شکستگی در اندازه‌گذاری شکسته
- Linear jog dimension: ضریب ارتفاع شکستگی (نسبت ابعاد متن در اندازه‌گذاری شکسته)

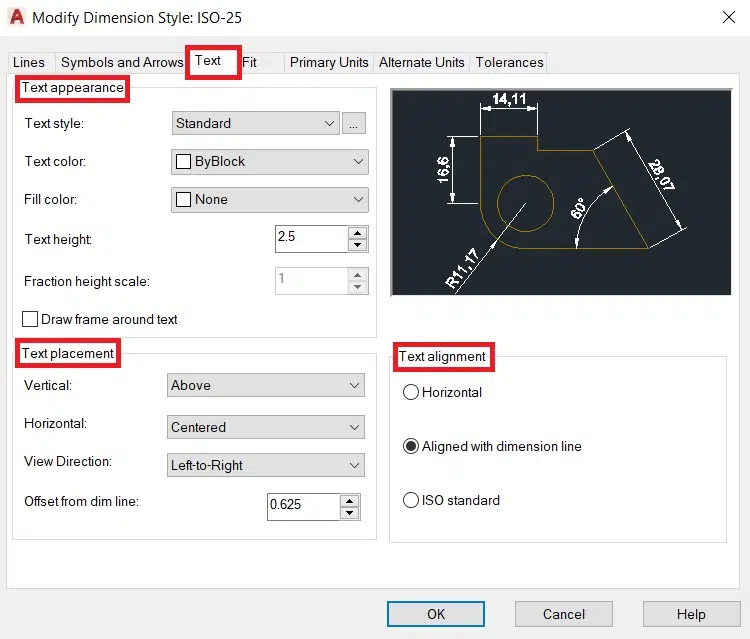

در سربرگ Text میتوانیم موارد زیر را شخصی سازی کنیم:
- Text appearance: حالت نمایش، رنگ و ارتفاع متن اندازه‌گذاری
- Text PlacementVertical: موقعیت عمودی متن اندازه‌گذاری نسبت به خط اندازه
- Horizontal: موقعیت افقی متن اندازه‌گذاری در طول خط اندازه
- View Direction: جهت نمایش متن (راست چین یا چپ‌چین)
- Text Alignment: راستا و میزان دوران متن اندازه‌گذاری نسبت به راستای نما

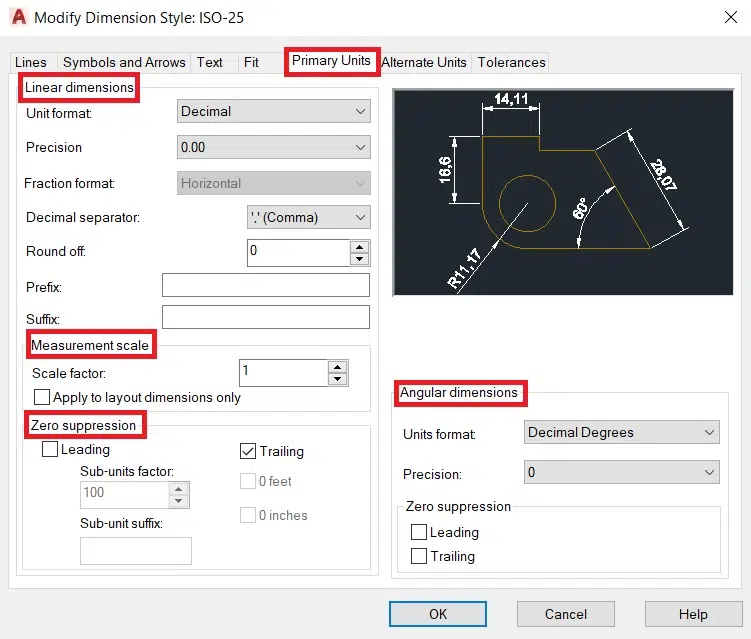

زبانه Fit زمانی به شما کمک میکند که مقیاس متن بزرگتر از ابعاد اندازه گذاری باشد. به کمک گزینه های این بخش میتوانید نحوه قرار گرفتن متن را در این شرایط مشخص کنید. در سربرگ Primary Units میتوانید موارد زیر را تنظیم کنید:
- Linear Dimensions: تنظیم فرمت یکای فاصله در اندازه‌گذاری‌ها از جمله دقت اعشار، نحوه نمایش کسر، جداکننده اعشار، نحوه رند کردن، پیشوند و پسوند
- Measurement scale: تنظیم مقیاس اندازه‌ها
- Zero Suppression: حذف صفرهای اضافی بعد از اعشار
- Angular Dimensions: تنظیم یکای زاویه‌ها

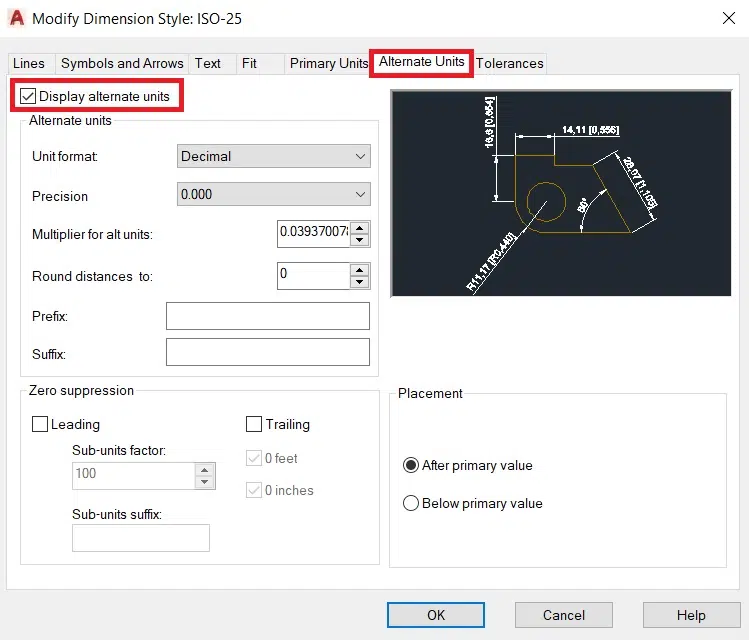

در سربرگ Alternate Units میتوانیم دو عدد با واحد های مختلف را تعیین کنیم. به طور مثال با واحد اینچ و متر. برای این کار کافی است تیک Display alternate units را فعال کنیم و تنظیمات مورد نظر را انجام دهیم.
