دستور پلات یکی از اصلی ترین و مهم ترین دستور های اتوکد است که همه افرادی که با اتوکد کار میکنند باید به آن مسلط باشند. در این مقاله نحوه پلات گرفتن در اتوکد را بررسی میکنیم.
مرحله اول
ابتدا قبل از هر کاری باید واحد اندازه گیری را تنظیم کنیم. برای این کار دستور op را تایپ میکنیم و در پنجره باز شده در سربرگ user preferences تمام واحد ها را روی متر قرار میدهیم.
دستور پلات

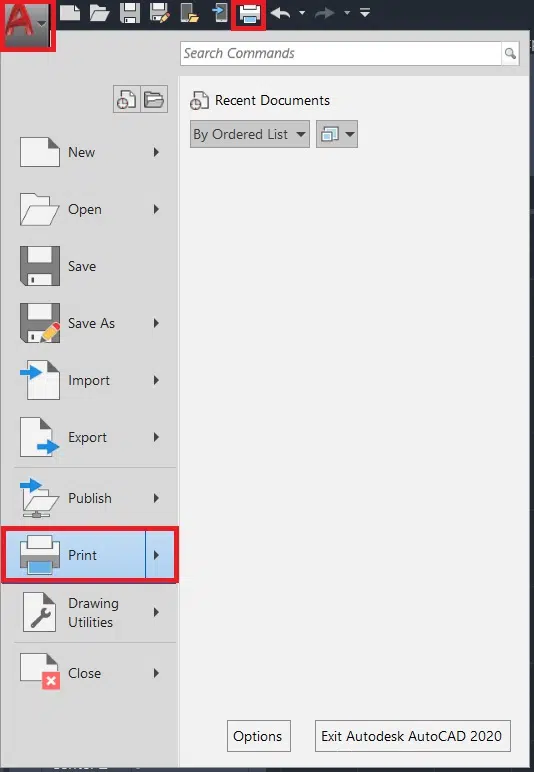

برای دسترسی به پنجره پلات میتوانید یا از نوار ابزار بالا آن را فعال کنید و یا دستور print یا plot را تایپ کنید و با زدن enter پنجره آن را باز کنید.
تنظیمات پنجره plot
قسمت اول پنجره پلات Page Setup است که گزینه Name در آن وجود دارد و دارای سه حالت است که مربوط به تنظیمات پلات شماست و می توانید گزینه مورد نظر را انتخاب کنید. گزینه اول None است که میتوانید تنظیمات خود را انجام دهید. گزینه دوم Previous Plot است که با انتخاب این گزینه میتوانید از تنظیمات آخرین پلات خود مجدداً استفاده کنید. گزینه سوم Import است که به کمک آن میتوانید استایل شخصی خود را که ساخته اید وارد کنید.
Plotter Printer & Paper size

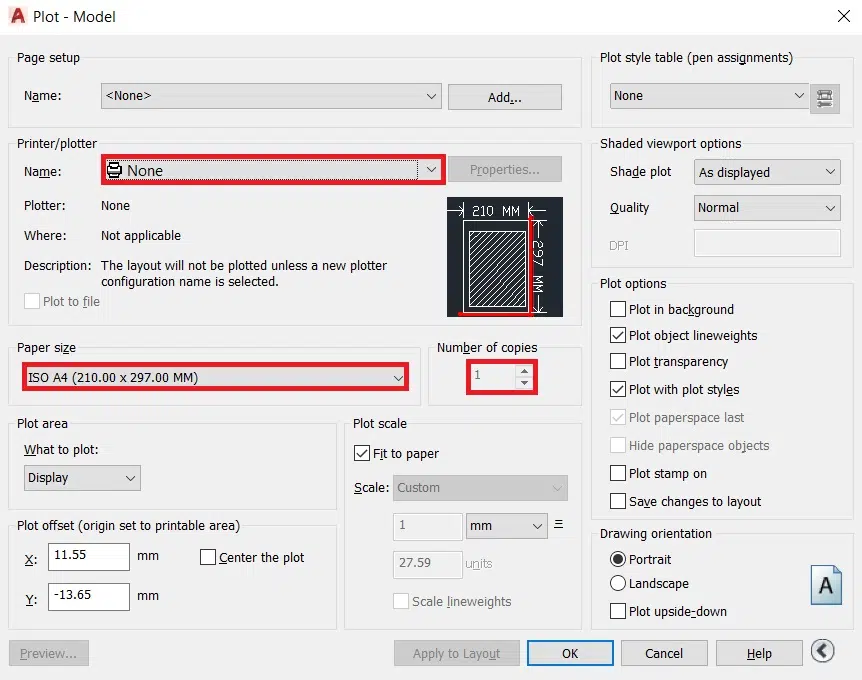

بخش Plotter Printer مربوط به اسم پرینتر یا دستگاهی که میخواهید با آن خروجی بگیرید است که میتوانید در قالب پرینتر‌های مختلف و یا فایل Pdf خروجی بگیرید. درقسمت Paper size میتوانید ابعاد و اندازه کاغذتان را انتخاب کنید و میتوانید کاغذ‌ها را به صورت افقی یا عمودی انتخاب کنید. در قسمت Number of Copies میتوانید تعداد مشخص کنید تا از صفحات فایلی که میخواهید پلات بگیرید برای شما کپی بگیرد.
Plot area

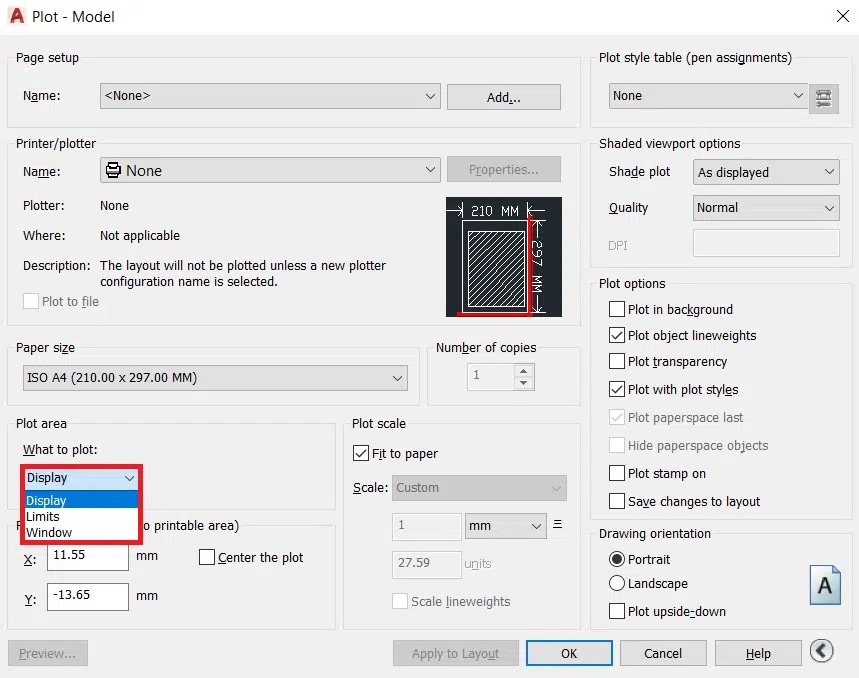

قسمت What to plot میتوانید انتخاب کنید که از چه چیزی برای شما پلات بگیرد که سه حالت مختلف وجود دارد:
- گزینه اول Display است که برای شما از محدوده‌ای که در صفحه مانیتور خود میبینید پلات می‌گیرد.
- گزینه دوم Limits است که شما محدوده‌ای که میخواهید پلات بگیرید را انتخاب می‌کنید و دیگر در خارج از محدوده انتخاب شده امکان انجام ترسیمات را ندارید.
- گزینه آخر که پرکاربرد تر از گزینه‌های قبل است، حالت Window است که بهترین حالت برای انتخاب محدوده پرینت است با انتخاب این گزینه از پنجره تنظیمات پلات خارج می‌شوید و باید محدوده پرینت خود را مشخص کنید و بعد از انتخاب مجدداً پنجره پلات برای شما باز می‌شود.
Plot Offset & plot to scale

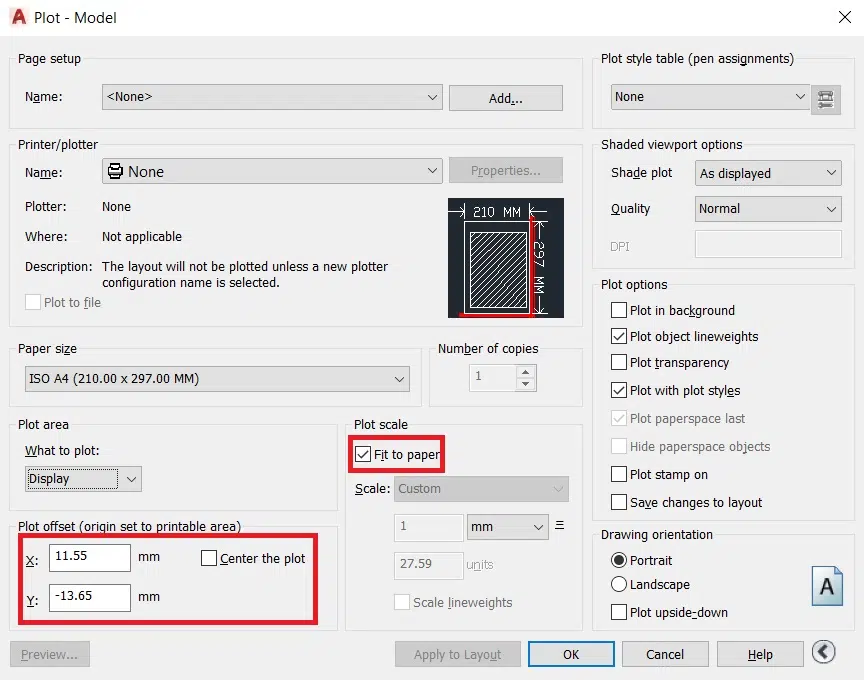

در این قسمت با مختصات دقیق میتوانید محل ترسیمات خود در صفحه پلات را مشخص کنید و یا با انتخاب گزینه Center the Plot ترسیمات خود را در مرکز صفحه پلات قرار دهید.
یکی از بخش‌های مهم پنجره پلات، Plot to Scale است که باید به آن توجه داشته باشید.در قسمت plot to scale اگر گزینه Fit to paper را بزنید بدون در نظر گرفتن مقیاس نقشه، ترسیماتی که در محدوده مشخص شده پلات وجو دارد را نمایش می‌دهند. بهتر است زمانی از این گزینه استفاده کنید که مقیاس نقشه‌ها برای شما اهمیتی نداشته باشد.
مقیاس در پلات
برای پلات گرفتن با مقیاس دقیق باید در قسمت Plot to scale تیک گزینه Fit to paper را بردارید و گزینه Scale را روی حالت Custom بگذارید تا بتوانید با مقیاس مورد نظر از فایل‌های خود پلات بگیرید. سپس وتحد را تعیین کنید و scale مورد نظر را تایپ کنید.
از قسمت Drawing orientation میتوانید سه حالت Portrait، Landscape وdown_Plot upside را برای جهت پلات خود انتخاب کنید.
Plat options

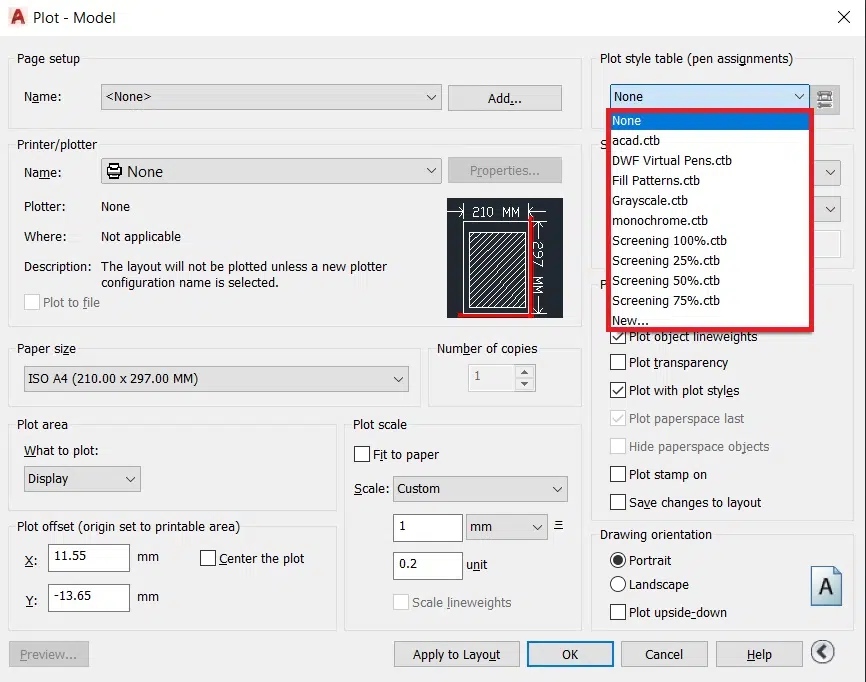

در این بخش میتوانیم تنظیماتی مانند ضخامت خطوط، رنگ پرینت، حالت چاپ و … را انتخاب کنیم. یکی از گزینه‌های مهم این قسمت Plot abject lineWight اگر تیک این گزینه را فعال کنید پلات شما با ضخامت خطوط تعیین شده در نقشه پرینت می‌شود. اگر تنظیمات پلات شما روی حالت None و یا Acad باشد طبق رنگ لایه‌‌بندی فایل اتوکد برای شما پلات رنگی می‌گیرد. برای پلات سیاه سفید از قسمت Plot style table گزینه Monochrome را انتخاب کنید. در حالت Greyscale نیز طیفی از رنگ‌های خاکستری در پرینت نمایش داده می‌شوند.
در پایان تنظیمات میتوانید با کلیک روی گزینه Preview قبل از چاپ فایل پلات خود را در صفحه Preview مشاهده کنید و بعد از تایید آن با زدن Ok میتوانید پرینت بگیرید.
