ضوابط طراحی انواع رمپ
ضوابط طراحی انواع رمپ
در این مقاله ضوابط طراحی انواع رمپ را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد، ضوابط طراحی و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
رمپ سطحی شیبدار است که مکان هایی که نسبت به هم اختلاف ارتفاع دارند را به هم متصل میکند. عرض و شیب رمپ یکی از اصلی ترین مواردی است که رعایت آن مطابق ضوابط شهرداری بسیار اهمیت دارد. در این مقاله ضوابط طراحی رمپ را بررسی میکنیم.
به طور کلی سه دسته رمپ وجود دارد: 1- رمپ ماشین 2- رمپ آدم رو 3- رمپ معلولین

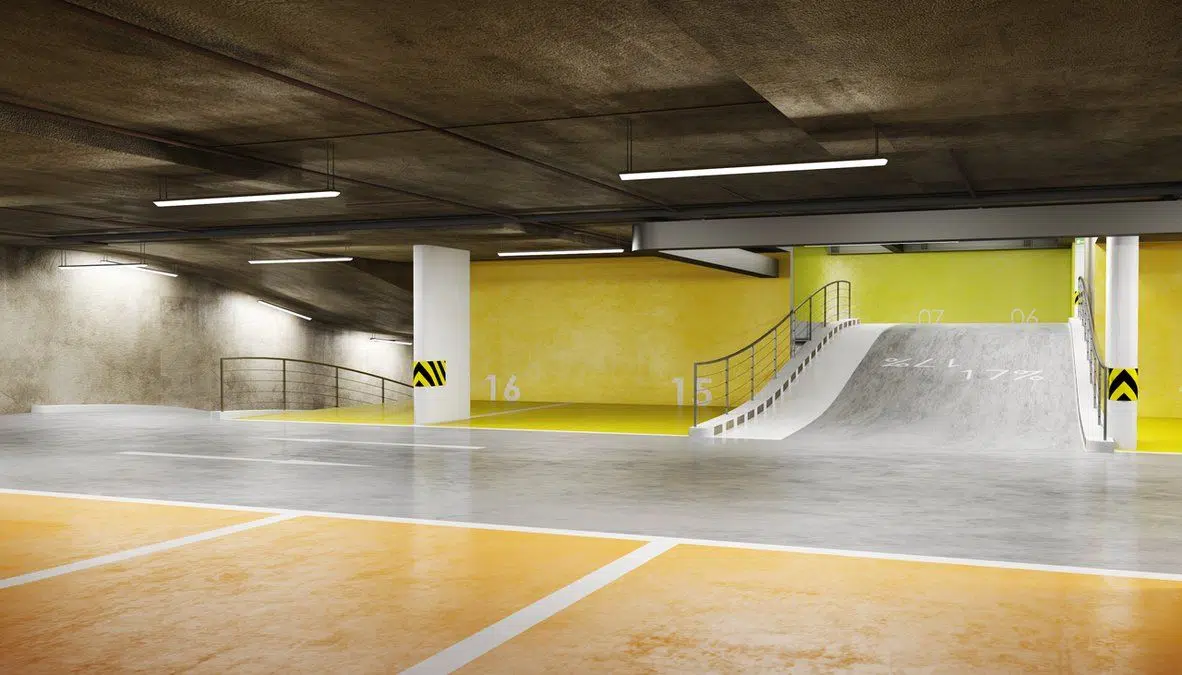

رمپ ماشین:
این نوع رمپ برای دسترسی خودرو ها به پارکینگ که اختلاف سطح دارد طراحی میشود که در طراحی آن باید موارد زیر رعایت شود:
- حداکثر شیب رمپ ماشین رو 15 درصد است.
- حداقل عرض رمپ یک طرفه 3/5 متر است و رمپ دو طرفه حداقل 5 متر عرض دارد.
- حداقل ارتفاع آزاد بالای رمپ باید 210 سانتی متر باشد.
رمپ آدم رو
- این رمپ حداکثر تا 12 درصد باید شیب داشته باشد اما بهتر است شیب آن 8 درصد باشد.
- ابعاد پاگرد ها حداقل 150 در 150 سانتی متر باشد.
- به ازای هر 9 متر طول رمپ باید یک پاگرد در نقطه شروع و پایان رمپ در نقاط گردشی حرکتی ورودی و خروجی فضاها، درب ها و…درنظر گرفته شود.
- این رمپ ها بیشتر د اماکنی استفاده میشود که عبور و مرور روزانه در آن زیاد است.
رمپ معلولین
- حداکثر شیب رمپ معلولین 8 درصد است.
- پاگرد ها باید ابعاد 150 در 150 داشته باشد.
- طول رمپ ها تا هر پاگرد نباید بیشتر از 9 متر شود.
در پکیج ضوابط طراحی تمامی ضوابط و استاندارهای طراحی پلان های معماری مطابق ضوابط طراحی شهرداری آموزش داده شده تا شما بتوانید پروژه های خود را مطابق آن ترسیم کنید و تائیدیه بگیرید.
سایر نکات در ضوابط طراحی رمپ
- رمپ جزء سطح اشغال حساب نمی‌شود.
- در رمپ آدم رو اگر شیب رمپ بیشتر از 6 درصد نباشد نیازی به پاگرد نیست.
- در رمپ ماشین رو برای اینکه کف ماشین ها به زمین برخورد نکند 1 متر ابتدایی و 1 متر انتهایی رمپ شیب 10 درصد در نظر گرفته میشود.
استانداردهای رمپ معلول و عابر
- در اطراف رمپ باید میله های جان پناه با ارتفاع حداقل 85 سانتی متر در نظر گرفته شود.
- کف رمپ ها به هیچ عنوان از مصالح لغزنده ساخته نشود.
- زهکشی مناسب باید انجام شود تا در صورت بارندگی آب به طور مناسب تخلیه شود.
برای یادگیری کامل این ضوابط میتونین پکیج ضوابط طراحی پلان (فاز1) را تهیه کنید و اصولی طراحی کنید. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
