محاسبه سریع مساحت در اتوکد
محاسبه سریع مساحت در اتوکد
در این مقاله روش محاسبه سریع مساحت در اتوکد را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
در ارائه نقشه های اجرایی درج مساحت هر فضا برای ارائه به کارفرما و شهرداری اهمیت ویژه ای دارد اما گاهی ممکن است محاسبه مساحت با روش های معمول و ساده اتوکد زمانبر و سخت باشد. در این مقاله روش محاسبه سریع مساحت هر فضا در نقشه های شلوغ اتوکد را یاد میگیریم.

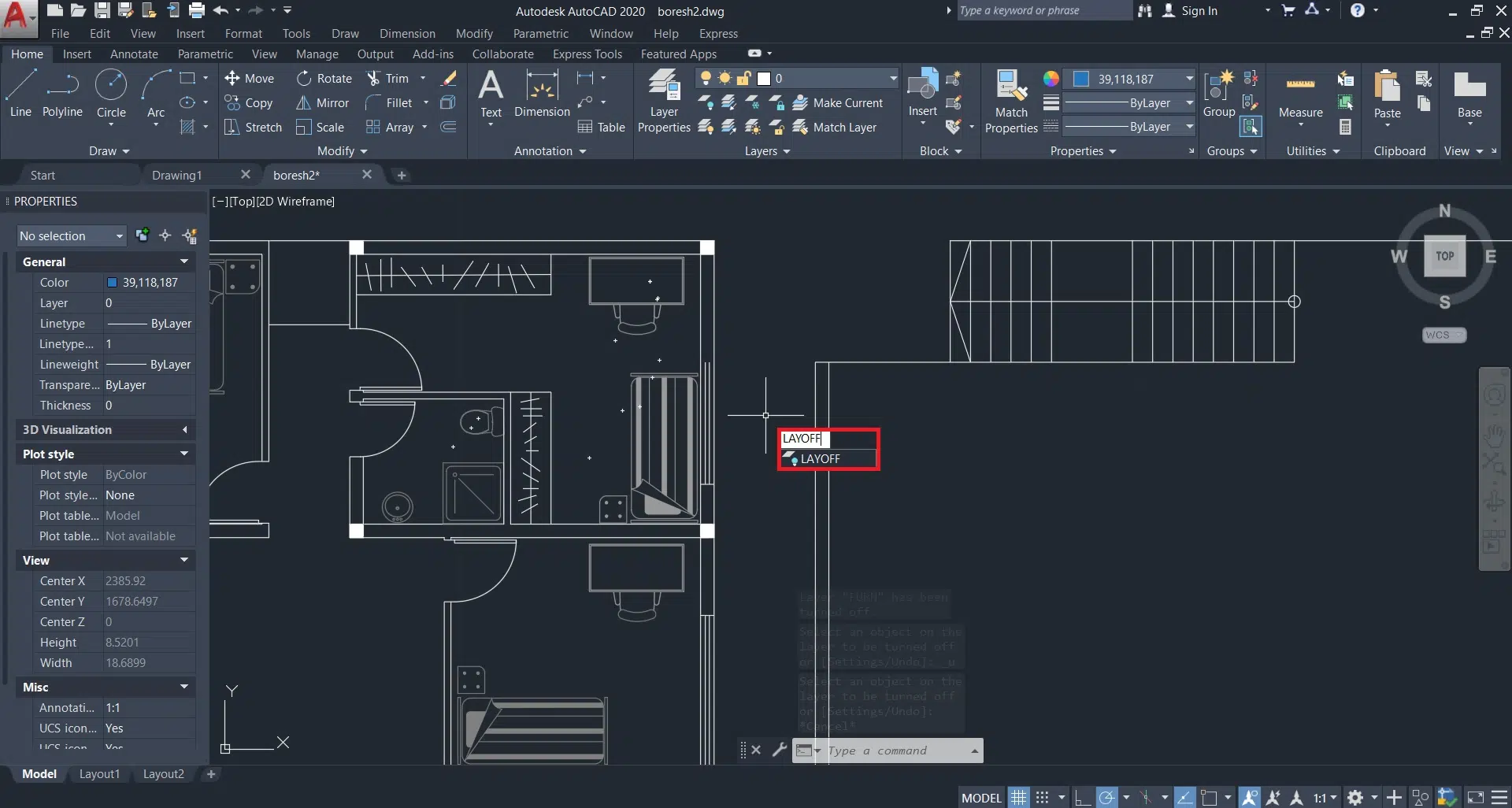

ابتدا به کمک دستور layoff لایه های اضافه مثل مبلمان را خاموش میکنیم تا کار برای ما راحت تر شود.

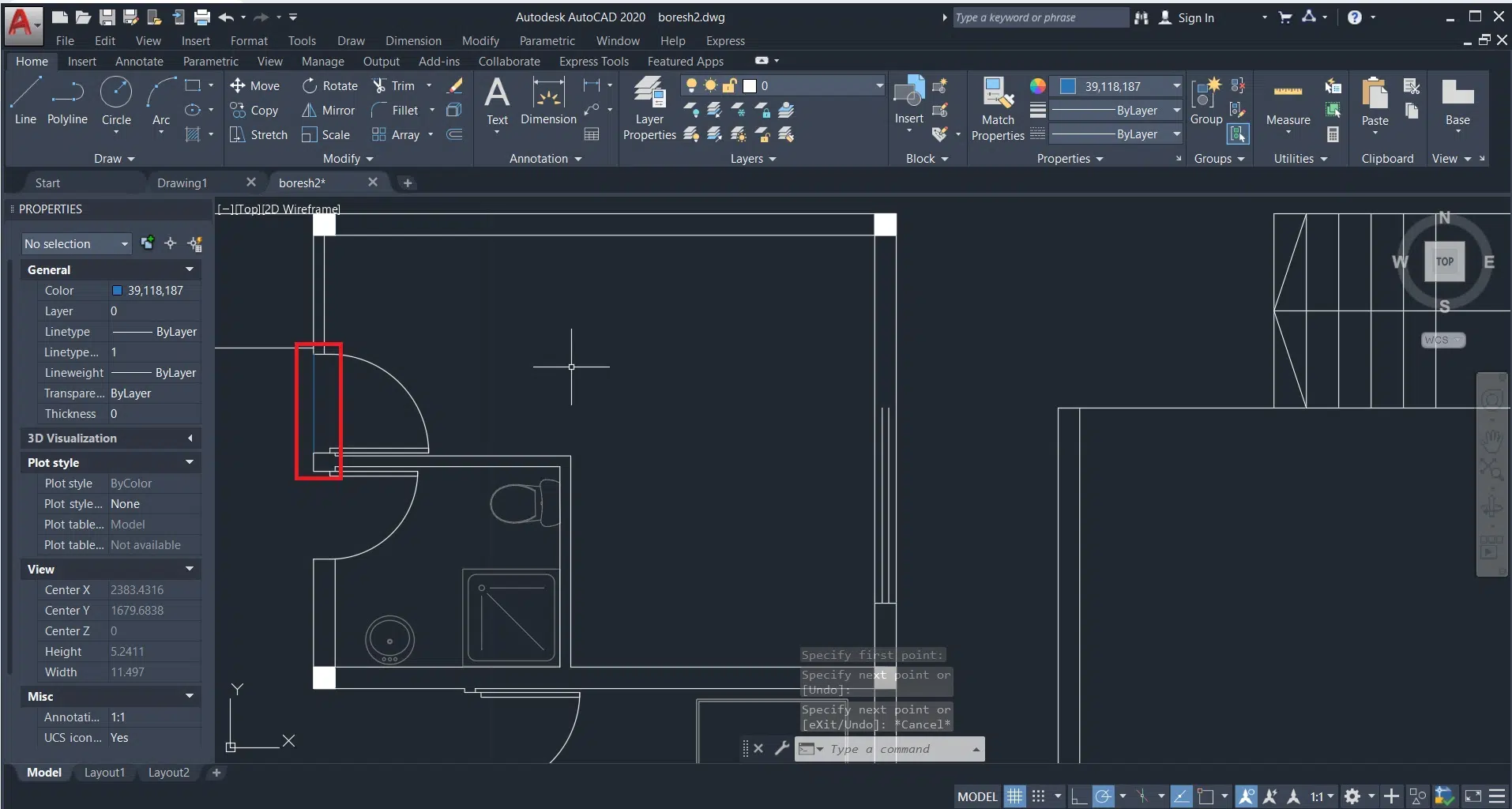

سپس قسمت های باز مثل محل قرار گیری درب را برای هر محدوده به کمک line میبندیم.

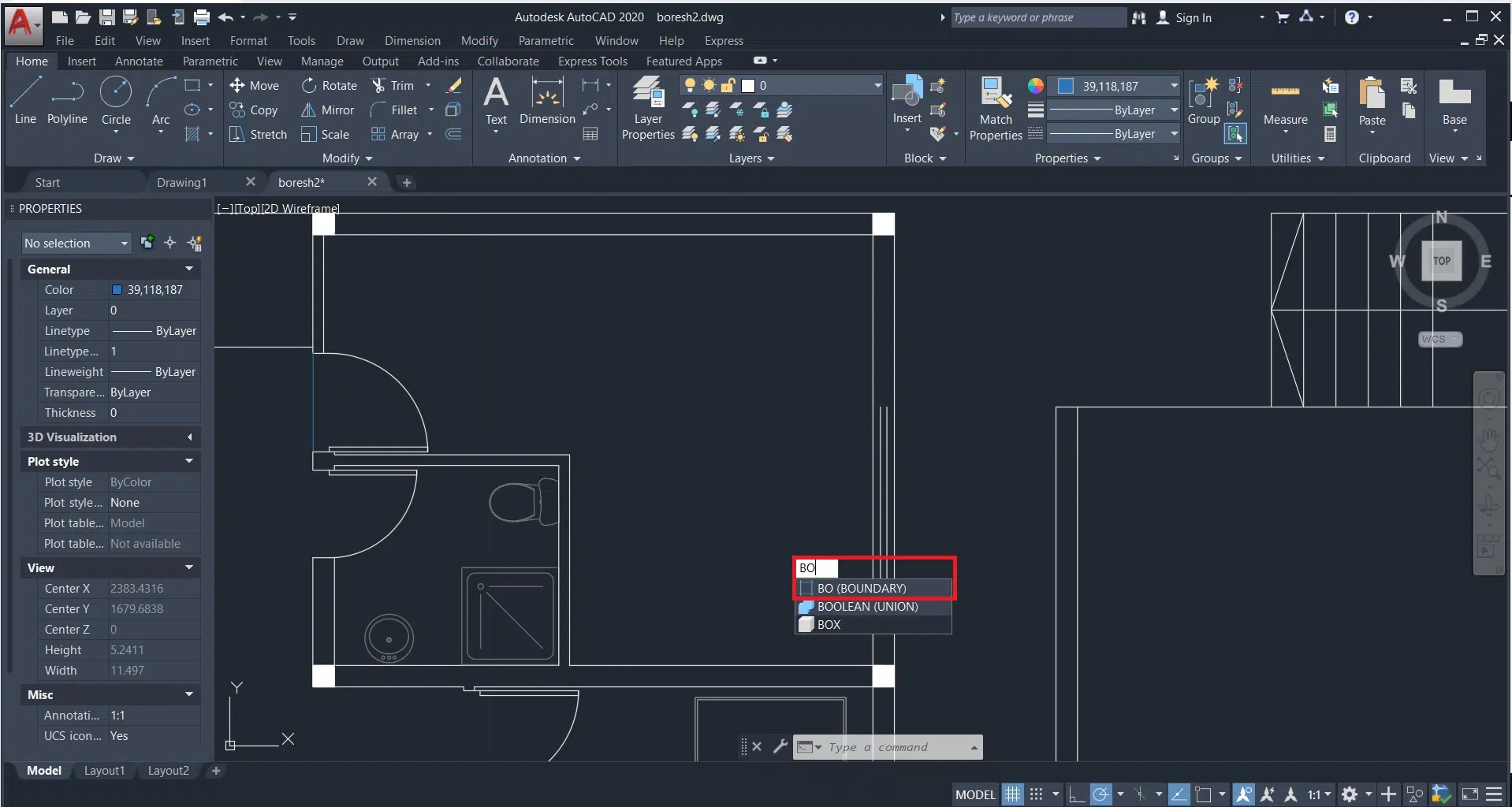

در ادامه به کمک دستور Boundary با شورتکات Bo یک نقطه وسط محل مورد نظر کلیک میکنیم تا دور تا دور فضای ما یک پلی لاین متصل به هم ترسیم شود.

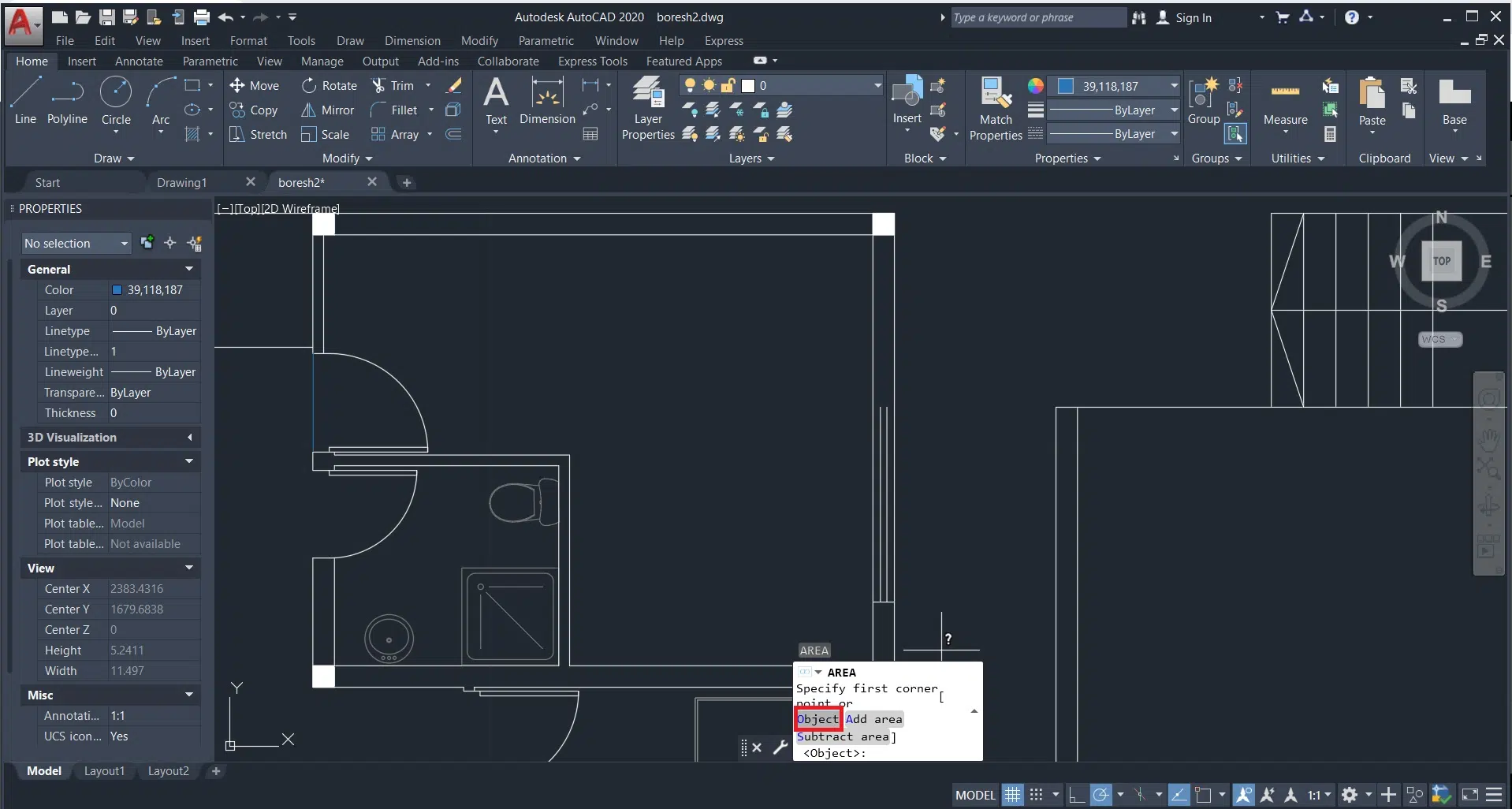

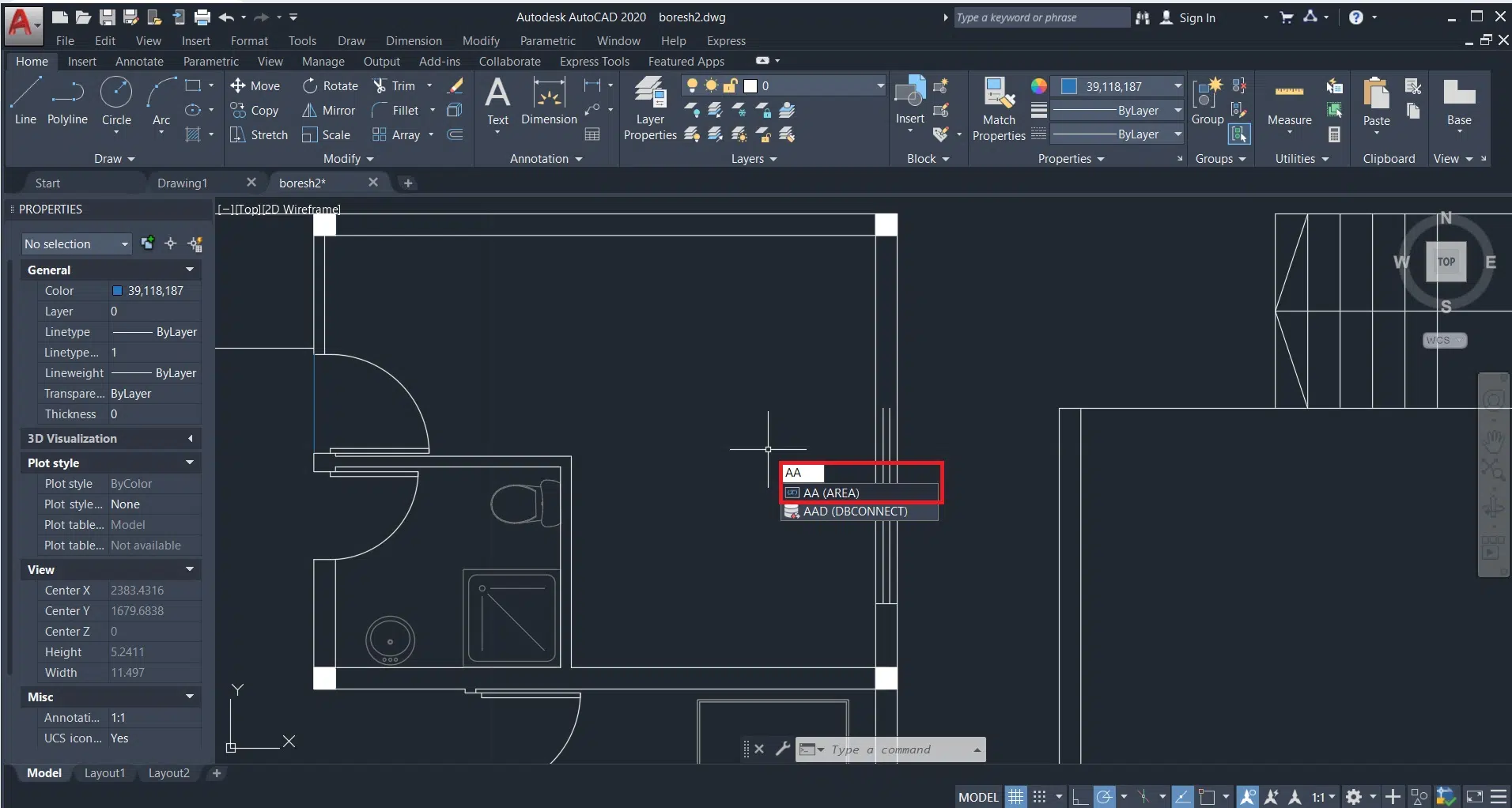

حال دستور Area را که شورتکات آن AA است فعال میکنیم و در نوار پایین گزینه object را فعال میکنیم و روی پلی لاین ترسیم شده کلیک میکنیم. به همین سادگی مساحت این قسمت در سریعترین زمان ممکن مشخص میشود.
شما میتوانید با تهیه پکیج اتوکد صفر تا صد اتوکد را در سریعترین زمان ممکن یاد بگیرید.. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
اگر سوال یا مشکلی داشتید در قسمت نظرات با ما در میان بگذارید. ممنون از حمایت همیشگیتون. آکادمی شریفی
