آموزش دستور Array در اتوکد
آموزش دستور Array در اتوکد
در این مقاله آموزش دستور Array در اتوکد را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
برای کپی گرفتن از موضوعات مختلف و با تعداد بالا در اتوکد استفاده از روش های معمولی این کار را بسیار سخت و زمانبر میکند. به خصوص زانی که شما میخواهید از آبجکت ها در تعداد و در محوری خاص کپی بگیرید. در این آموزش دستور array در اتوکد را بررسی میکنیم که برای این کار در اتوکد به ما کمک بسیاری میکند. به کمک این ابزار میتوانید در جهت‌ها و زوایه های مختلف از آبجکت خود کپی بگیرید. همچنین میتوانید با تعیین سطر و ستون یا یک مسیر به تعداد دلخواه از شکل خود کپی بگیرید.
روش اجرای دستور Array

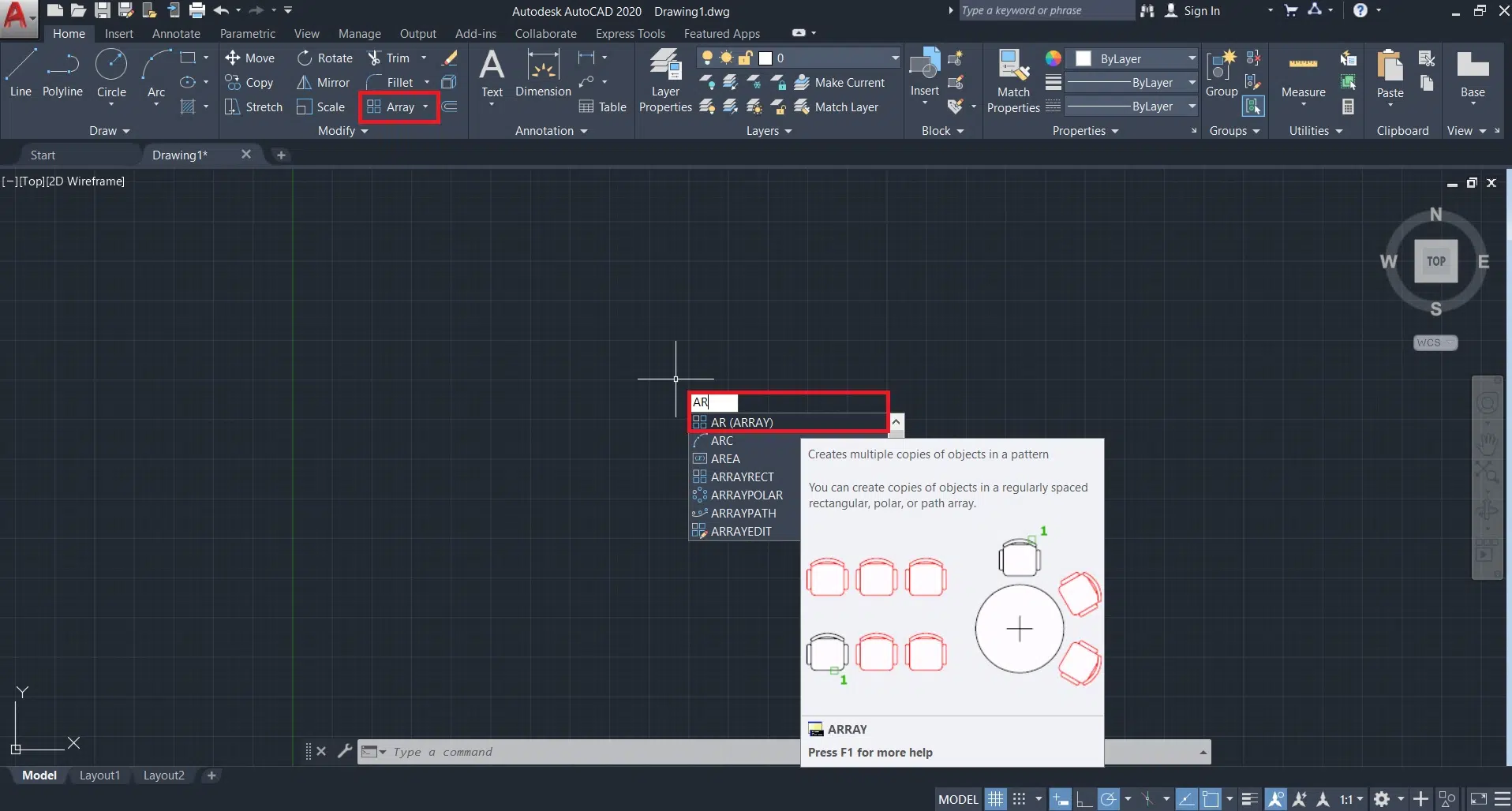

برای اجرای این دستور مانند دستورهای دیگر در اتوکد روش های مختلفی وجود دارد:
- روش اول اجرای این درستور در بخش modify نوار ابزار بالای اتوکد است.
- روش دوم تایپ کلمه array و زدن اینتر است.
- روش سوم تایپ شورتکات Ar و زدن اینتر است.
زمانی که دستور array را تایپ میکنید و اینتر را میزنید با سه حالت اجرای این دستور مواجه میشود که شامل Rectangular، Path و Polar میشود.

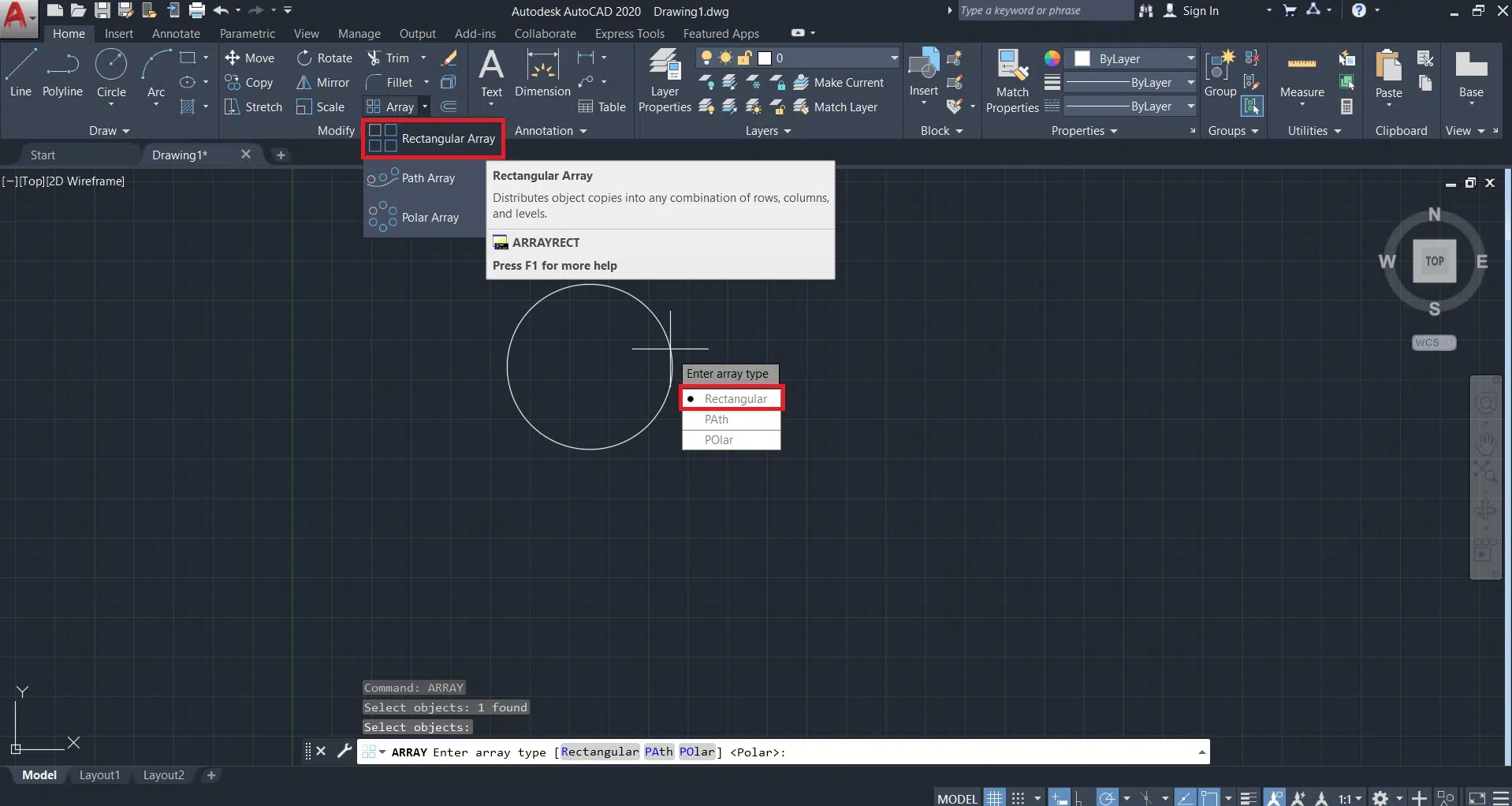

Rectangular مستطیلی
در این حالت میتوانید از آبجکت های خود در ردیف و ستون با تعداد دلخواه و فاصله دلخواه کپی بگیرید. برای دسترسی به این دستور یا از قسمت modify میتوانید آن را انتخاب کنبد و یا بعد از تایپ دستور و زدن اینتر حالت مستطیلی را انتخاب کنید.

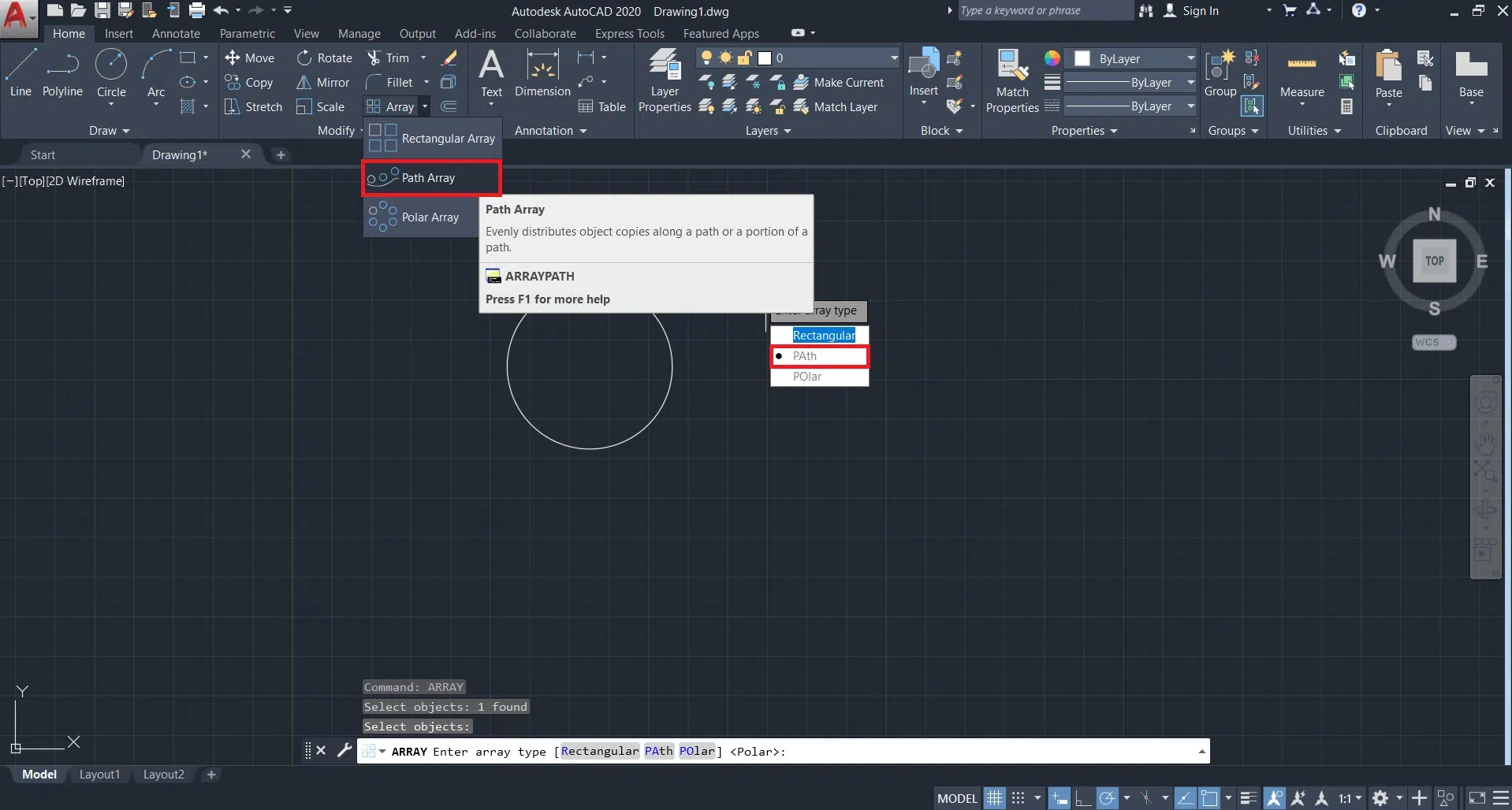

Path مسیر
در این حالت میتوانید از آبجکت های خود در یک مسیر دلخواه که خودتان ترسیم کردید کپی بگیرید. این حالت در مسیر های منحنی که کپی به صورت دستی در آن سخت است بسیار به شما کمک میکند.

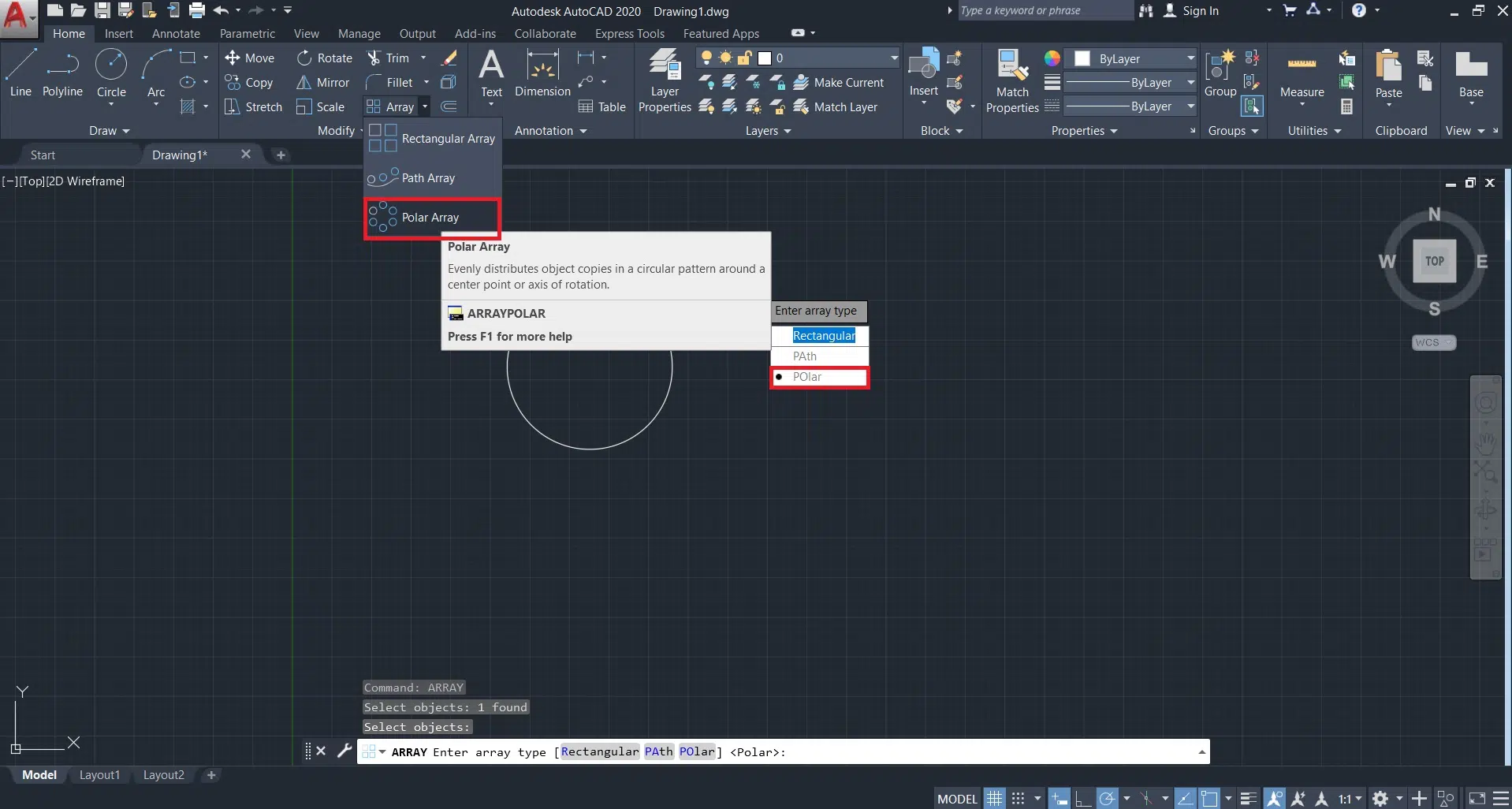

Polar شعاعی
در این حالت میتوانید از آبجکت های خود حول یک دایره کپی بگیرید.

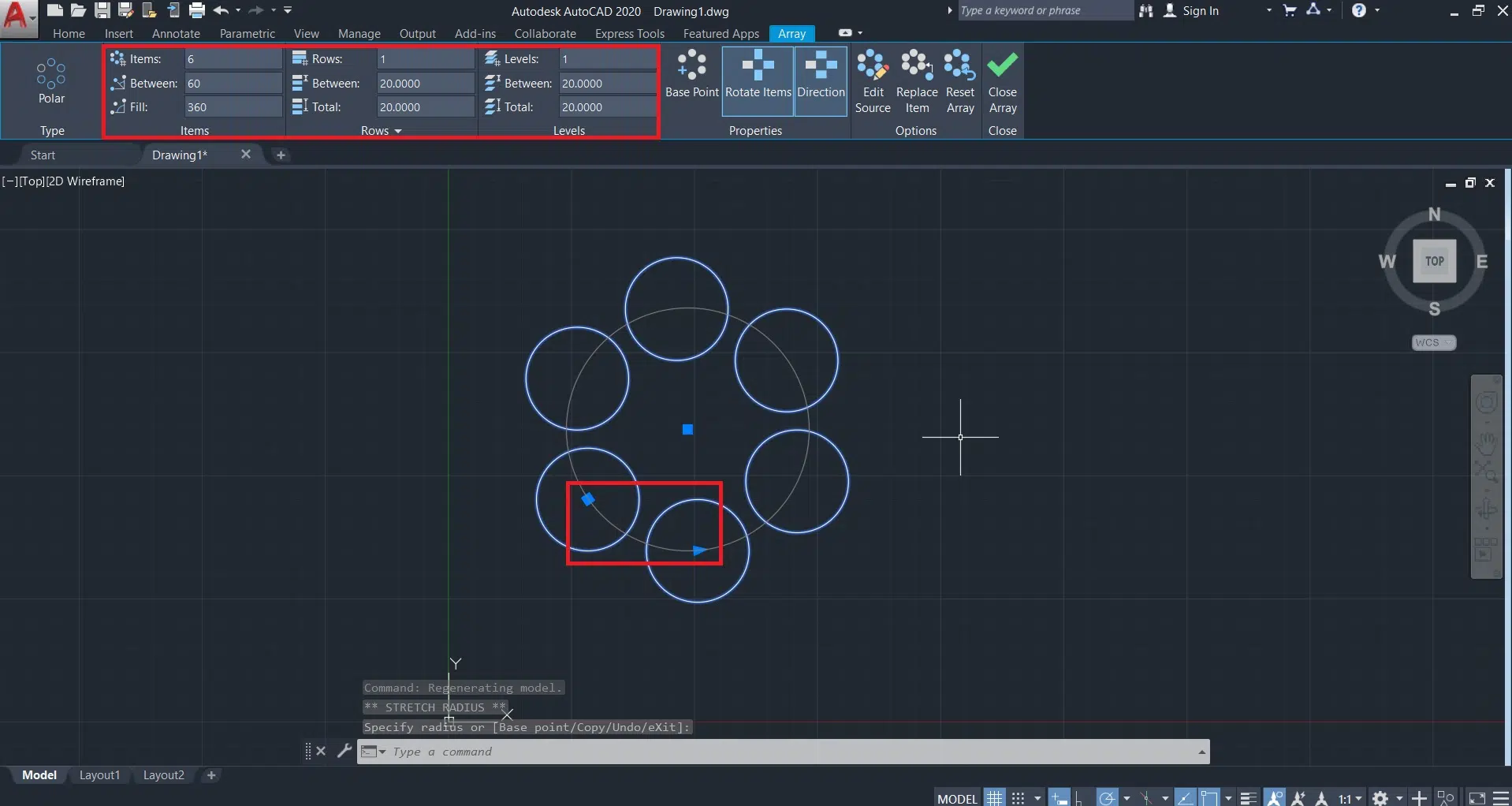

برای استفاده از این دستور ابتدا یکی از سه حالتی که در بالا گفته شد را مطابق نیاز خود انتخاب کنید و اینتر را بزنید تا ابزار های این دستور برای شما فعال شود. سپس با توجه به حالت کپی گرفتن شما میتوانید در ابزارهای بالا تعداد کپی ها، فاصله بین آبجکت ها، تعداد سطر ها و ستون ها و … را مشخص کنید. علاوه بر آن از دستگیره هایی که روی آبجکت ها ایجاد میشود هم میتوانید کمک بگیرید.
شما میتوانید با تهیه پکیج اتوکد صفر تا صد اتوکد را در سریعترین زمان ممکن یاد بگیرید.. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
اگر سوال یا مشکلی داشتید در قسمت نظرات با ما در میان بگذارید. ممنون از حمایت همیشگیتون. آکادمی شریفی
