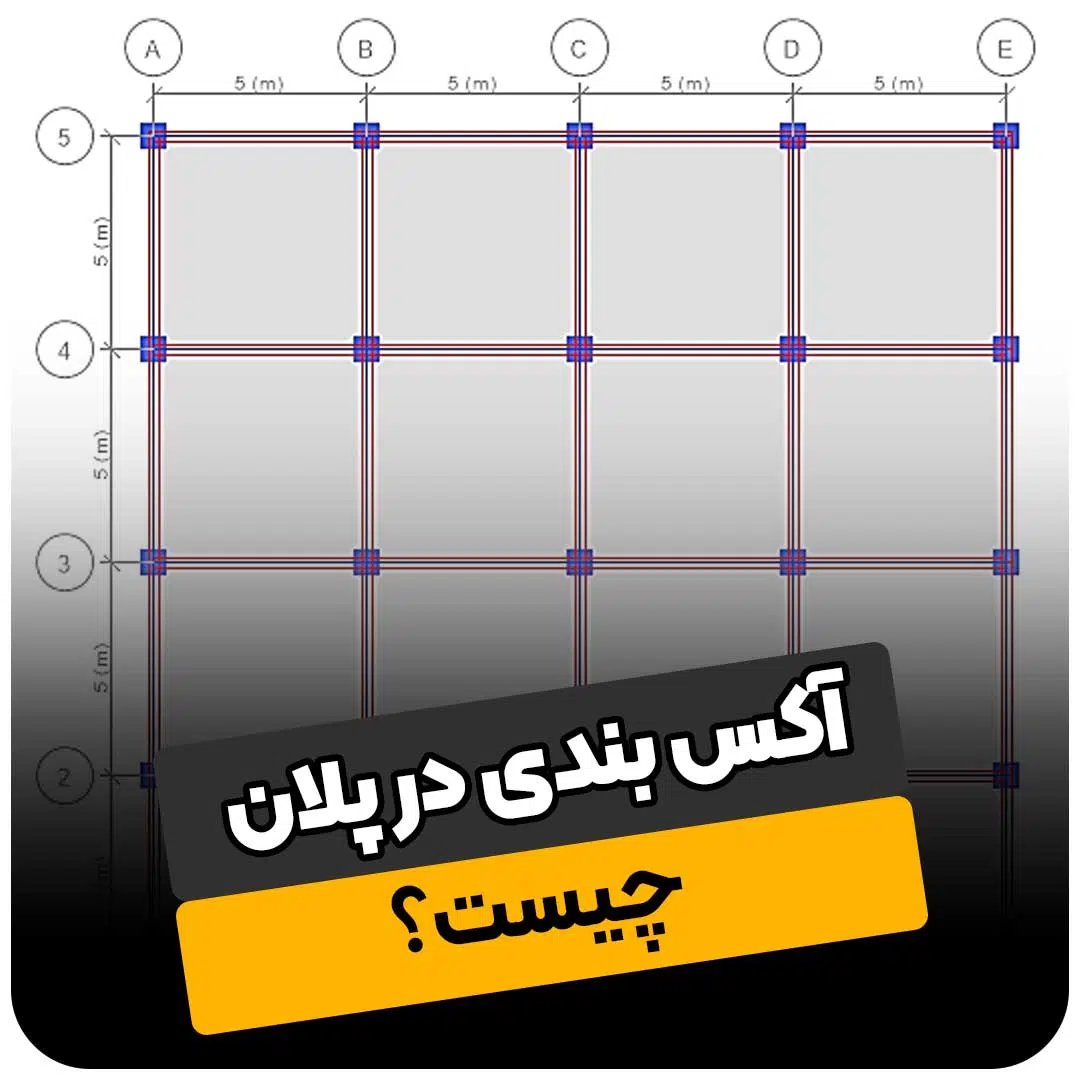

آکس بندی در پلان چیست؟
![آکس بندی در پلان چیست؟](https://3dsharifi.com/wp-content/uploads/2024/05/335.jpg)
آکس بندی در پلان چیست؟
در این مقاله کاربرد پلان آکس بندی را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
ستون گذاری پلان یکی از مراحل مهم و اصلی در رنود طراحی یک فضا است و پایه و ریشه ساختمان است. پلان آکس بندی فاصله دقیق ستون ها از هم و ابعاد آن ها را مشخص میکند و یکی از مهمترین نقشه ها در در روند طراجی و اجرای یک ساختمان است. در ادامه تمام نکات مربوط به این پلان را بررسی میکنیم.
پلان آکس بندی چیست؟

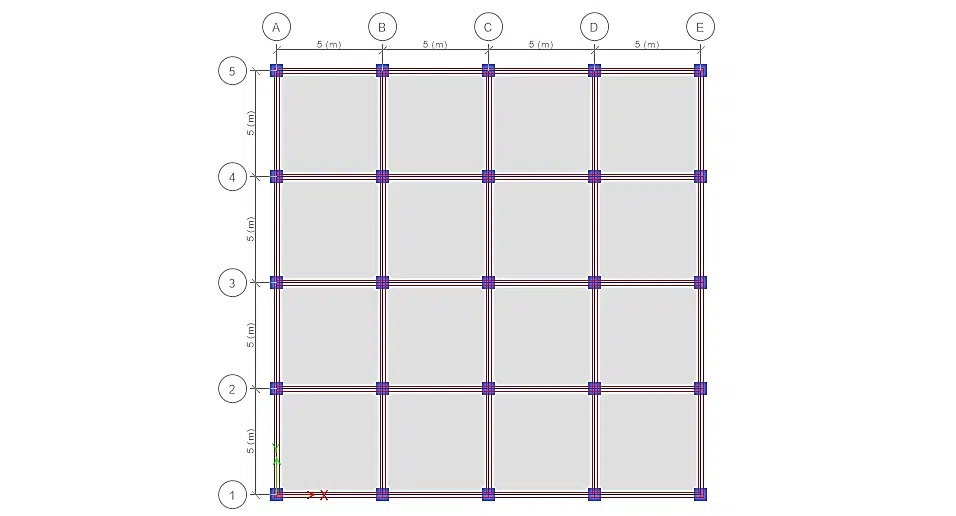

در این پلان محل قرارگیری، امتداد و فاصله ستونها با استفاده از خطوط محوری یا آکس نمایش داده میشود. این خط ها از وسط مقطع تیر و ستون بر روی نقشه عبور میکنند و خطوط فرضی هستند. این خطوط به صورت عمودی و افقی ترسیم میشوند و مرکز ستون ها در نقطه تلاقی خطوط عمودی و افقی قرار میگیرد. به طور کلی این پلان موقعیت دقیق قرار گیری ستون ها را مشخص میکند.
مراحل ترسیم آکس بندی در پلان
برای ترسیم این پلان باید مراحل زیر را انجام دهید:
- تعیین محل قرار گیری ستون ها
- ترسیم ستون ها در نقشه
- ترسیم خطوط عمودی و افقی آکس از روی محل قرارگیری ستون ها
نام گذاری خطوط آکس
برای خواندن نقشه آکس بندی لازم است خطوط آکس را اندازه گذاری کنید. برای این کار خطوط آک را از لبه نقشه تا حدود یک الی دو سانت ادامه میدهیم و یک دایره یا مربع در انتهای آن ترسیم میکنیم. خطوط عمودی معمولا با حروف انگلیسی نام گذاری میشوند و خطوط افقی به صورت عددی. به طور مثال ستون A3 یعنی ستونی که در ردیف عمودی A و ردیف افقی 3 قرار دارد.
تعیین محل ستون ها در پلان آکس بندی
برای تعیین محل قرارگیری ستون ها در پلان باید به نکات زیر توجه کنید:
- فاصله ستونها به صورتي باشد كه با حداقل تعداد ستون، كل بارهاي ساختمان به زمين منتقل شود
- ستون ها در زیبایی و ارتباط ساختمان تاثیر نگذارد
- تا جای ممکن یتون ها در دیوار و کمد ها مخفی شود
- در صورت امکان ستون ها در فاصله مساوی از هم قرار بگیرند
- در تعيين محل ستونها در قسمت های مهم ساختمان مانند دستگاه پله، آسانسور، نورگيرها، داكتها و … دقت شود. بهتر است در چهارگوشهی پله ستون قرار بگیرد
- ستون ها در پارکینگ مانع رفت و آمد ماشین ها نشود
اهمیت آکس بندی پلان در طراحی و اجرا
این پلان در طراحی و اجرا اهمیت زیادی دارد چرا که محل دقیق قرارگیری ستون ها به کمک همین پلان مشخص میشود و به کمک آن میتوانیم ستون ها را در دقیق ترین حالت ممکن اجرا کنیم. همچنین به کمک آکس ها میتوانیم عمل انطباق را انجام دهیمو از اشتباهات اجرایی تا حد ممکن جلوگیری کنیم.
شما میتوانید با تهیه پکیج اتوکد صفر تا صد اتوکد را در سریعترین زمان ممکن یاد بگیرید.. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
اگر سوال یا مشکلی داشتید در قسمت نظرات با ما در میان بگذارید. ممنون از حمایت همیشگیتون. آکادمی شریفی
