در این مقاله روش اندازه گذاری در اتوکد را آموزش میدهیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
اندازه گذاری در طراحی یکی از نکاتی است که اهمیت دارد و شما برای ارائه طرح ها و ایده های خود نیاز به ارائه پلان اندازه گذاری آن نیز دارید. به کمک اندازه گذاری میتوانید ابعاد المان های مورد نظر رو نمایش دهید. در این مقاله تمام نکات مربوط به اندازه گذاری در اتوکد را بررسی میکنیم.

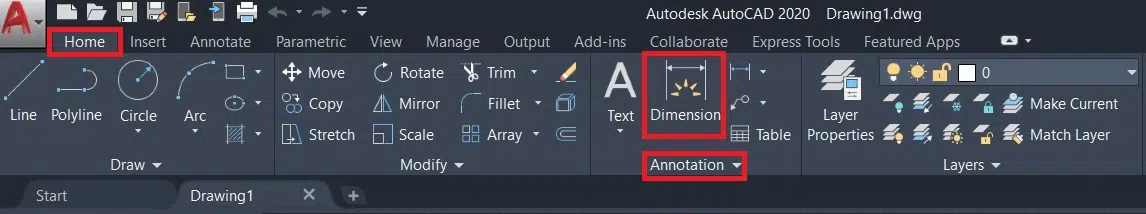

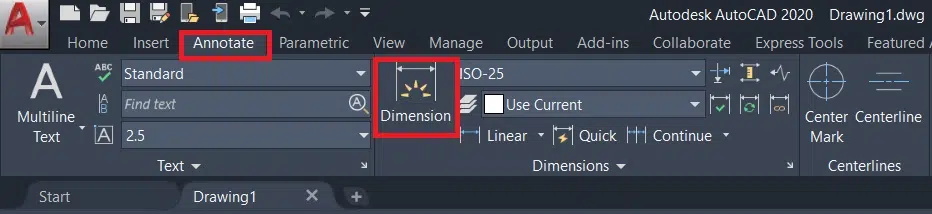

برای دسترسی به ابزار اندازه گذاری در نرم افزار اتوکد در نوار ابزار بالا در زبانه Home و در مجموعه Annotation میتوانیم Dimension را فعال کنیم. همچنین میتوانیم در زبانه Annotate هم به این ابزار دسترسی پیدا کنیم.

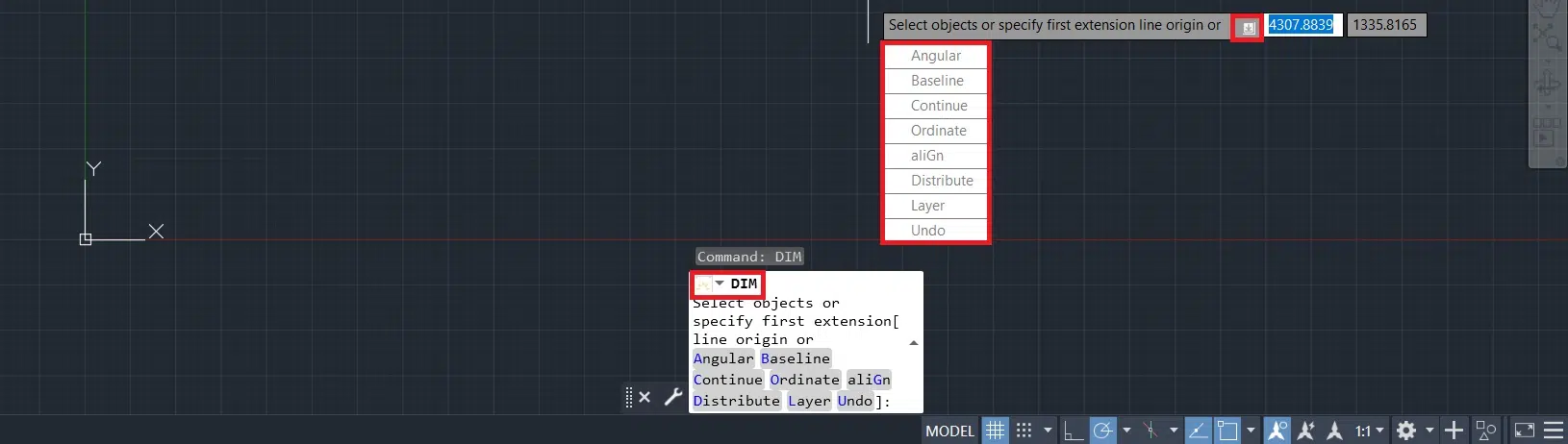

یکی از روش های دیگر فعال کردن ابزار اندازه گذاری تایپ دستور DIM است که به کمک اینتر فعال میشود. این دستور حالت های مختلفی دارد که از طریق تایپ دستور و استفاده از کلید حرکت پایین قابل دسترسی است که شامل موارد زیر است:
- Angular: اندازه گذاری‌زاویه
- Baseline: اندازه‌گذاری با توجه به یک اندازه‌گذاری دیگر
- Continue: اندازه‌گذاری در ادامه یک اندازه‌گذاری دیگر
- Ordinate: اندازه‌گذاری بعد قائم المان‌ها
- Align: هم‌راستا کردن خطوط اندازه‌گذاری با توجه به یک المان یا اندازه‌گذاری مبنا
- Distribute: تعیین نحوه توزیع گروهی از اندازه‌گذاری‌ها
- Layer: اختصاص اندازه‌گذاری‌های جدید به یک لایه مشخص
- Undo: بازگشت به مرحله قبل
انواع اندازه گذاری در اتوکد چگونه است؟
به طور کلی، انواع اندازه گذاری در اتوکد عبارت است از:
- اندازه‌گذاری خطی
- اندازه‌گذاری شعاعی
- اندازه‌گذاری زاویه‌ای
- اندازه‌گذاری مختصاتی
- اندازه‌گذاری قوسی
- اندازه‌گذاری نسبت به یک مبنا
- اندازه‌گذاری متوالی
اندازه‌گذاری خطی

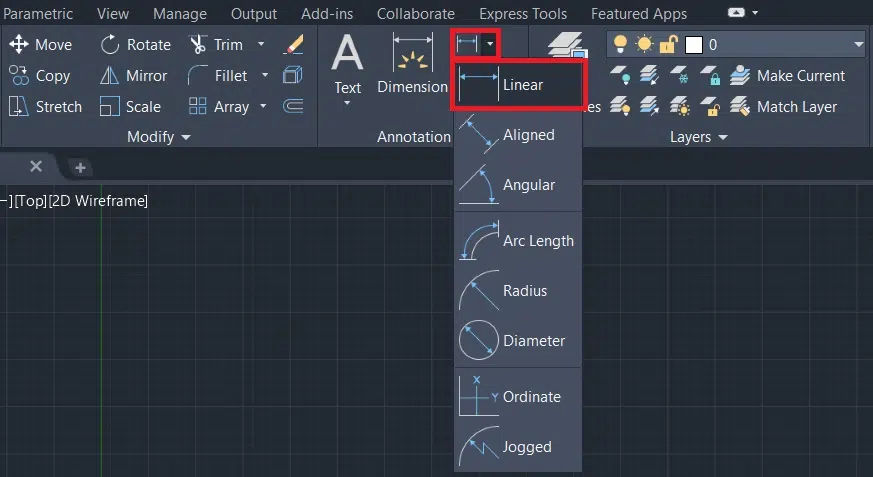

اندازه‌گذاری خطی، برای تعیین فاصله‌های افقی، عمودی و هم‌راستا (طول مستقیم) مورد استفاده قرار می‌گیرد. دستور DIM می‌تواند تمام این اندازه‌گذاری ها را انجام دهد. محل قرارگیری نشانگر ماوس، نوع اندازه‌گذاری خطی را مشخص می‌کند. برای اندازه گذاری خطی کافیست دستور Linear را فعال کنیم و روی خطوط مورد نظر اندازه گذاری را انجام دهیم.
اندازه‌گذاری زاویه

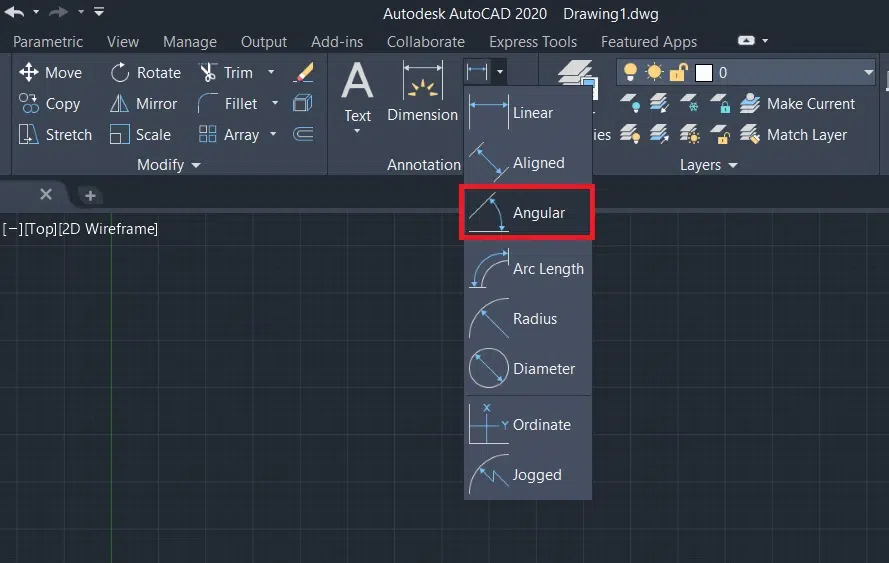

اندازه‌گذاری زاویه، برای نمایش زاویه بین دو شی یا سه نقطه مورد استفاده قرار می‌گیرد. به کمک ابزار Angular میتوانید زاوه های داخلی و خارجی را با انتخاب خطوط مورد نظر اندازه گذاری کنید. محل قرار گرفتن موس زاویه داخلی یا خارجی را به شما نشان میدهد.
اندازه‌گذاری قوسی

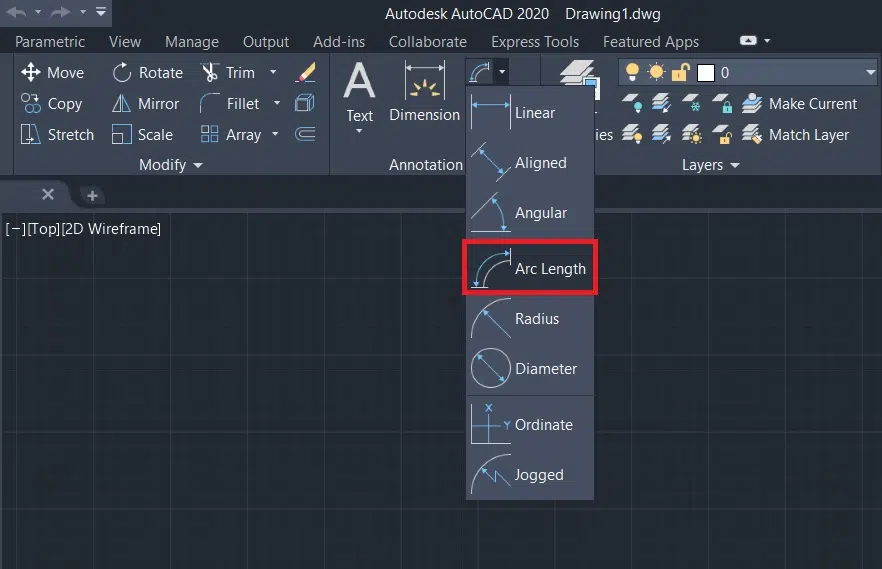

اندازه‌گذاری قوسی، طول کمان یا بخشی از یک پلی‌لاین را نمایش میدهد. در اتوکد، اندازه‌گذاری قوسی با علامت یک کمان در کنار متن اندازه‌گذاری مشخص میشود تا کاربر آن را با دیگر انواع اندازه‌گذاری اشتباه نگیرد. به کمکم این ابزار میتوانیم طول قوس و طول مکمل آن را اندازه گذاری کنیم.
اندازه‌گذاری شعاعی

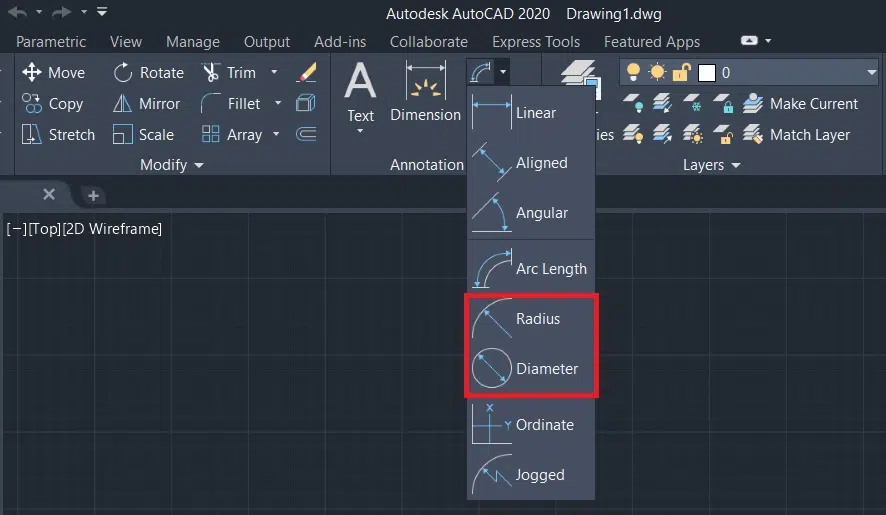

اندازه‌گذاری شعاعی، شعاع یا قطر کمان دایره را نمایش میدهد. همچنین به کمک diameter میتوانیم قطر دایره را اندازه گذاری کنیم.

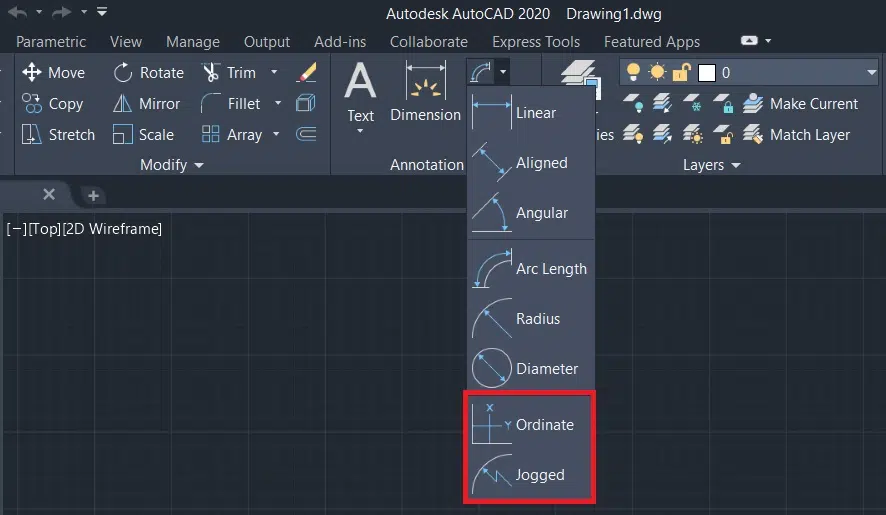

گزینه ordinate برای اندازه گذاری مختصات طراحی شده و گزینه jogged برای اندازه گذاری شعاع به صورت شکسته.
