در این مقاله تغییر ضخامت خط در اتوکد را بررسی میکنیم.
قبل از شروع آموزش در وبسایت آکادمی مهندس شریفی عضو شوید و از آموزش های رایگان ما بهره مند شوید. همچنین در بخش دوره های آموزشی وبسایت ما پکیج های تخصصی و صفر تا صد نرم افزارهای پرکاربرد معماری نظیر تری دی مکس، ویری، فتوشاپ، آنریل انجین، اتوکد و تویین موشن در اختیار شما عزیزان قرار داده شده که میتوانید با تهیه آن ها با به روز ترین متدهای آموزشی این نرم افزار ها را یاد بگیرید و وارد بازار کار شوید.
شروع مقاله:
در برخی از ترسیمات به خصوص ترسیم دیتیل های اجرایی و بزرگنمایی بخشی از پروژه و یا زمانی که میخواهیم از کار پلات بگیریم، ضخامت خطوط اهمیت زیادی پیدا میکنند. در این مقاله روش تغییر ضخامت خطوط در اتوکد را بررسی میکنیم.

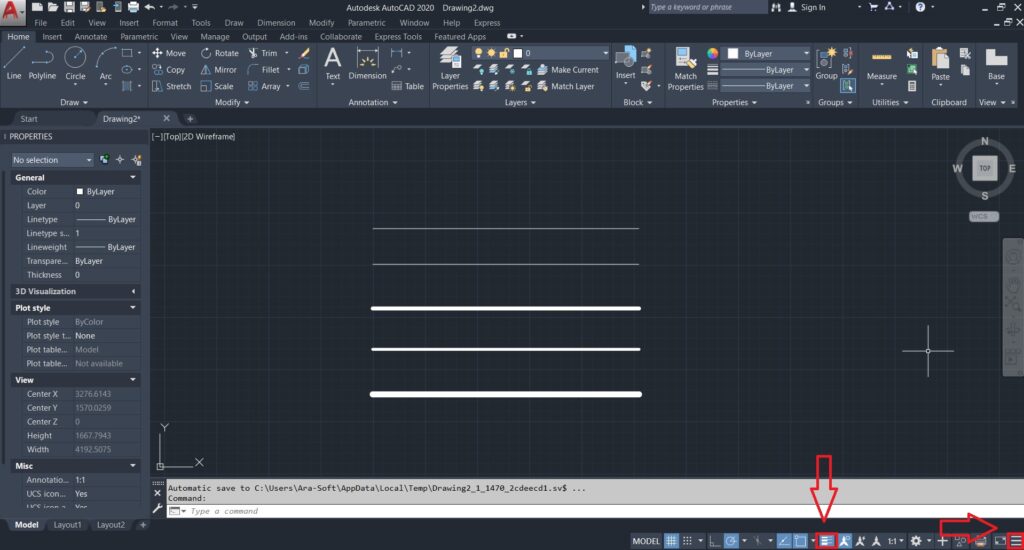

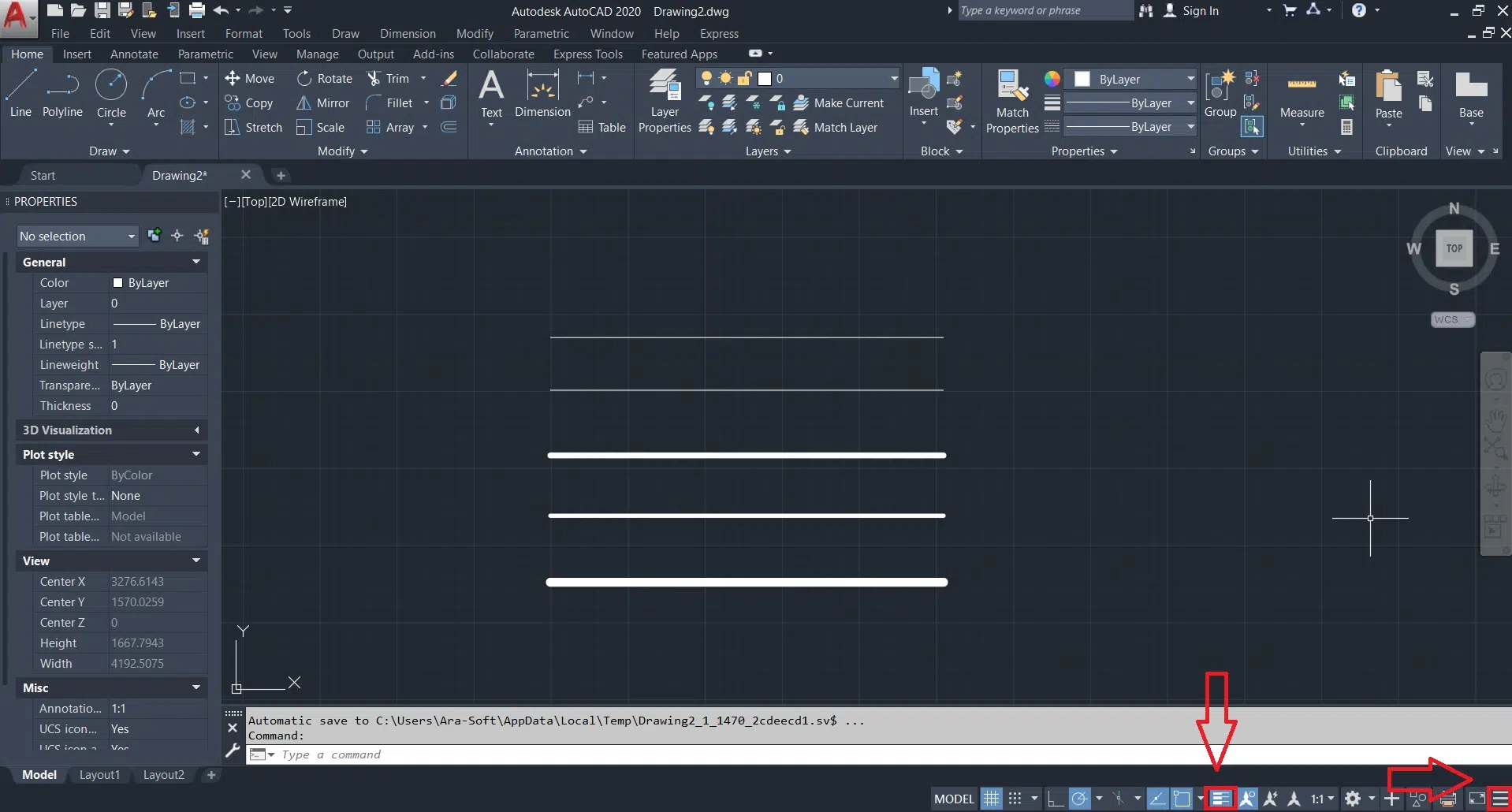

ابتدا برای نمایش ضخامت خطوط در صفحه کاری اتوکد باید در نوار ابزار پایین گزینه line weight را فعال کنیم و اگر این گزینه برای ما نشاشن داده نشد میتوانیم در قسمت customization آن را اضافه کنیم.
روش اول

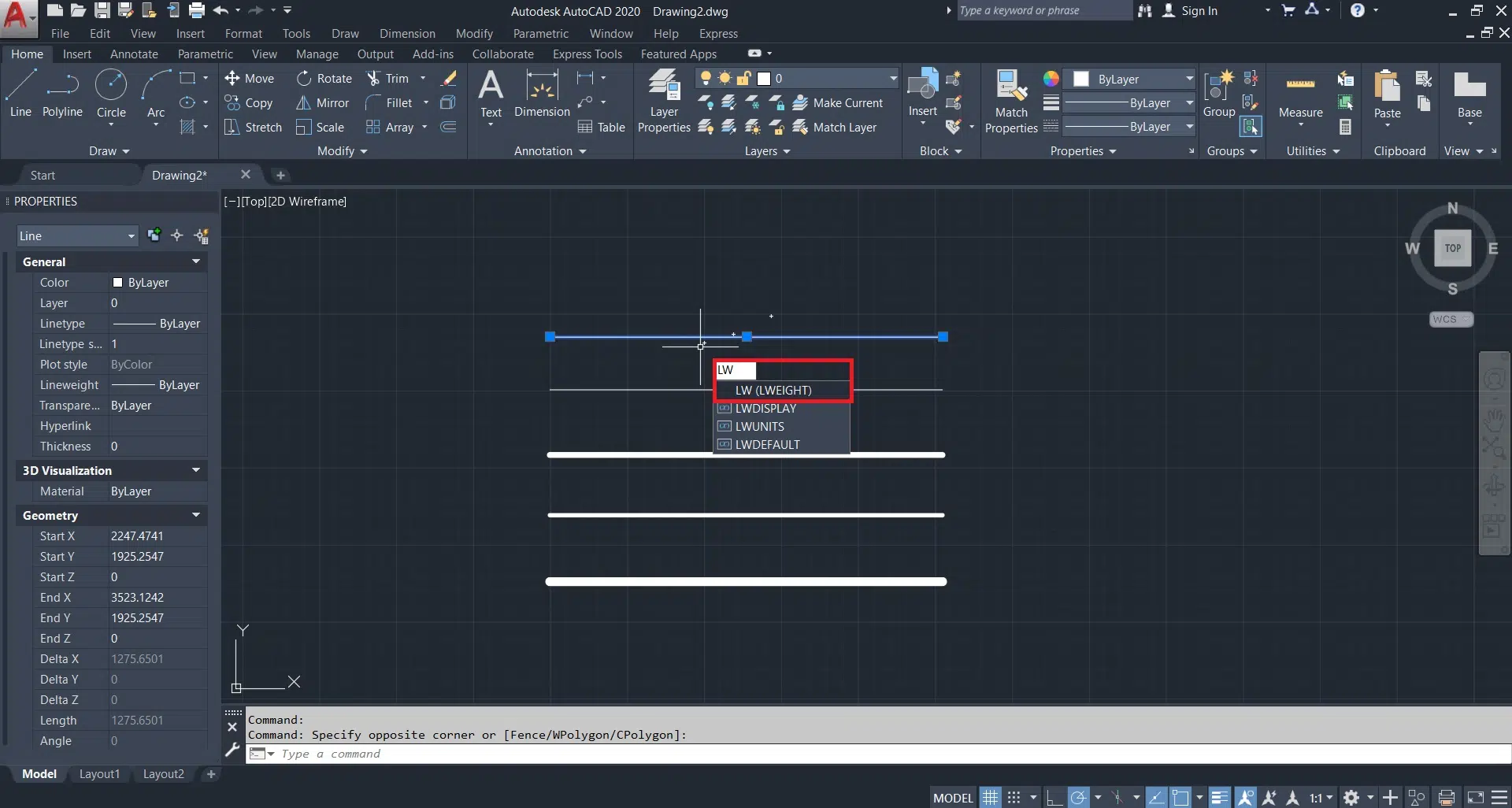

ابتدا خط مورد نظر را انتخاب کنید و دستور Lw را تایپ کنید و اینتر را بزنید تا پنجره line weight setting برای شما باز شود.

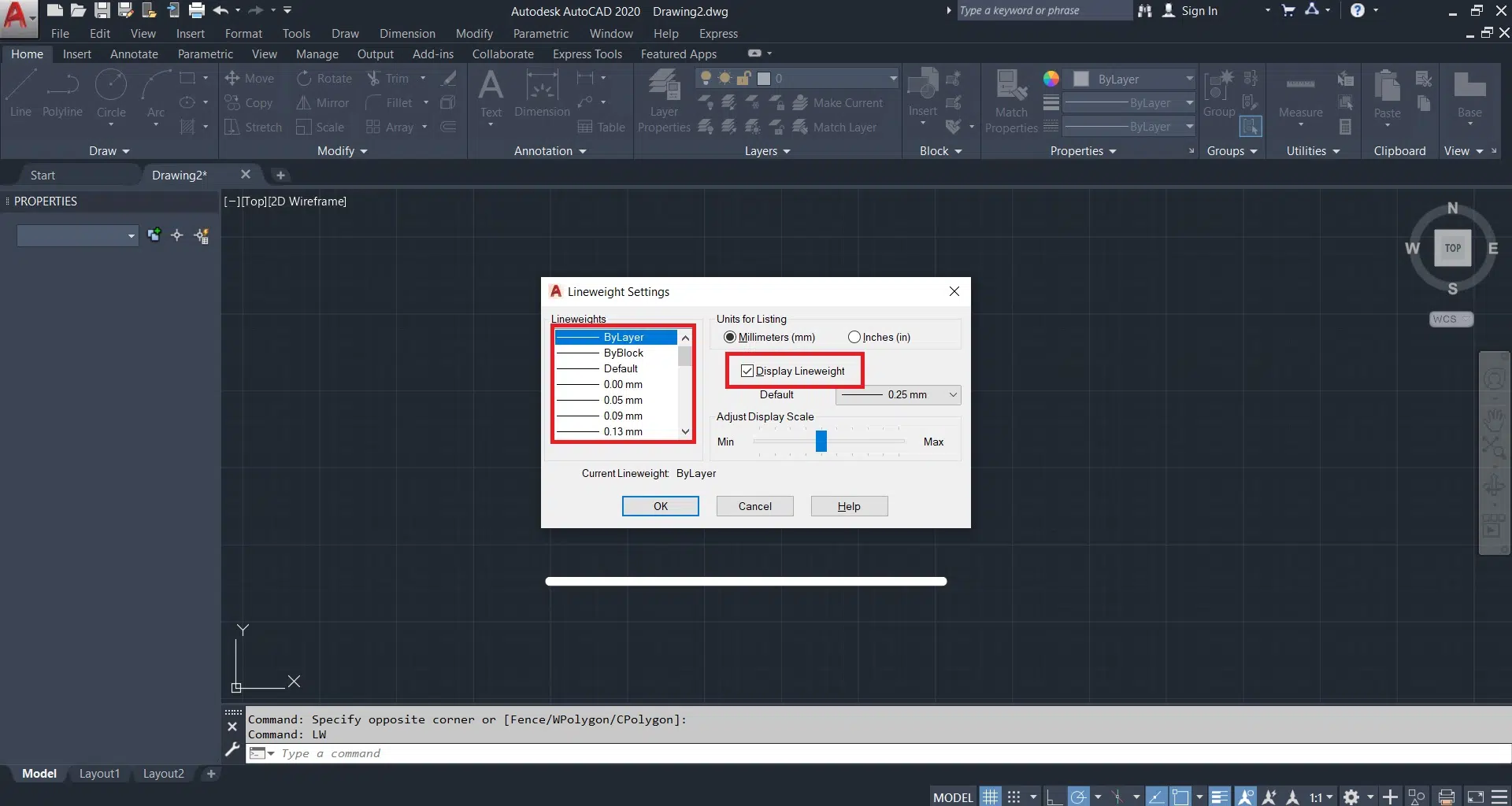

پنجره line weight setting که برای شما باز شد در سمت چپ و قسمت lineweights میتوانید ضخامت مورد نظر خود را انتخاب کنید و با فعال کردن تیک display lineweight میتوانید ضخامت خط را در صفحه کاری مشاهده کنید.
روش دوم

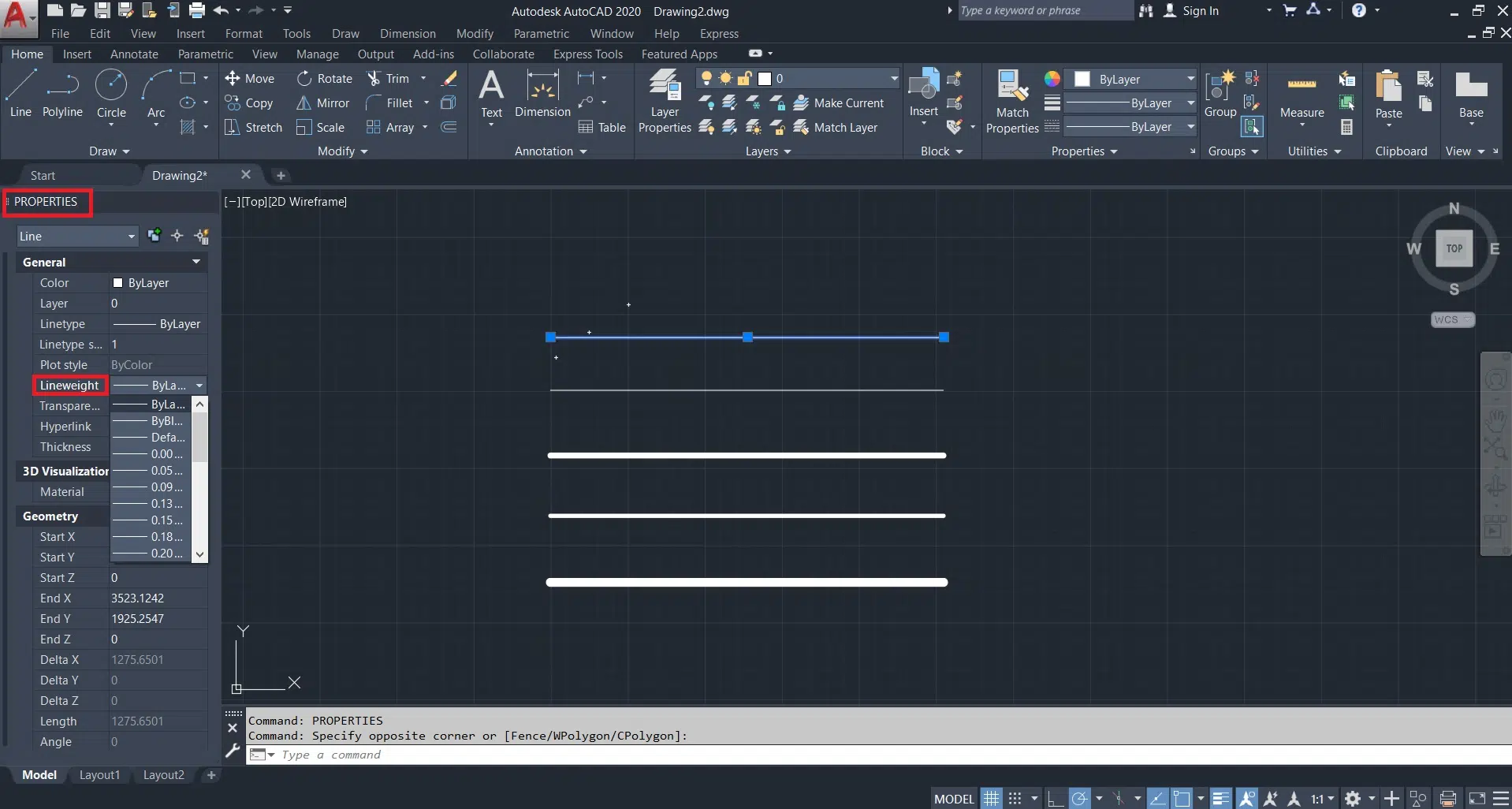

در این روش شما میتوانید به کمک پنجره properties ضخامت خط در اتوکد را تغییر دهید. برای باز شدن این پنجره کافی است properties را تایپ کنید و اینتر را بزنید. سپس خط مورد نظر را انتخاب کنید و در قسمت lineweight ضخامت مورد نظر خود را انتخاب کنید.
روش سوم

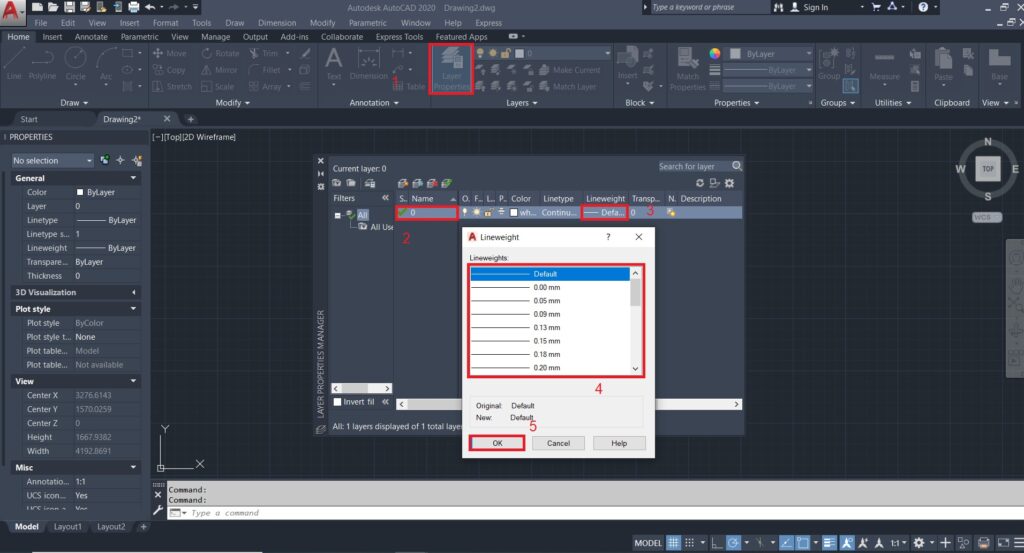

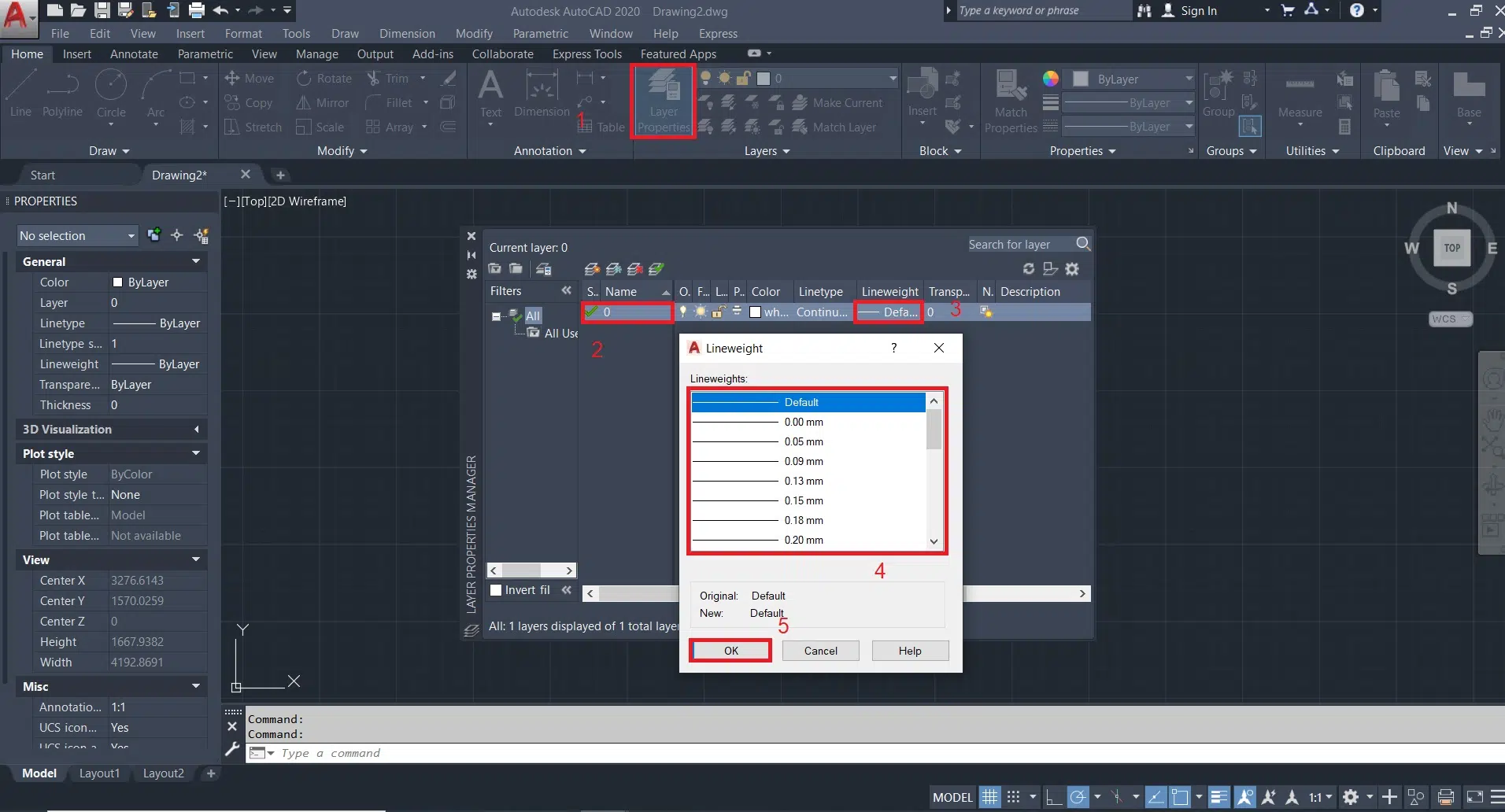

به کمک این روش میتوانید ضخامت یک لایه را تغییر دهید که برای این کار کافی است در نوار ابزار بالا گزینه layer properties را انتخاب کنید و در پنجره باز شده لایه مورد نظر را انتخاب کنید و در قسمت lineweight ضخامت آن را تغییر دهید.
تغییر ضخامت پلی لاین در اتوکد

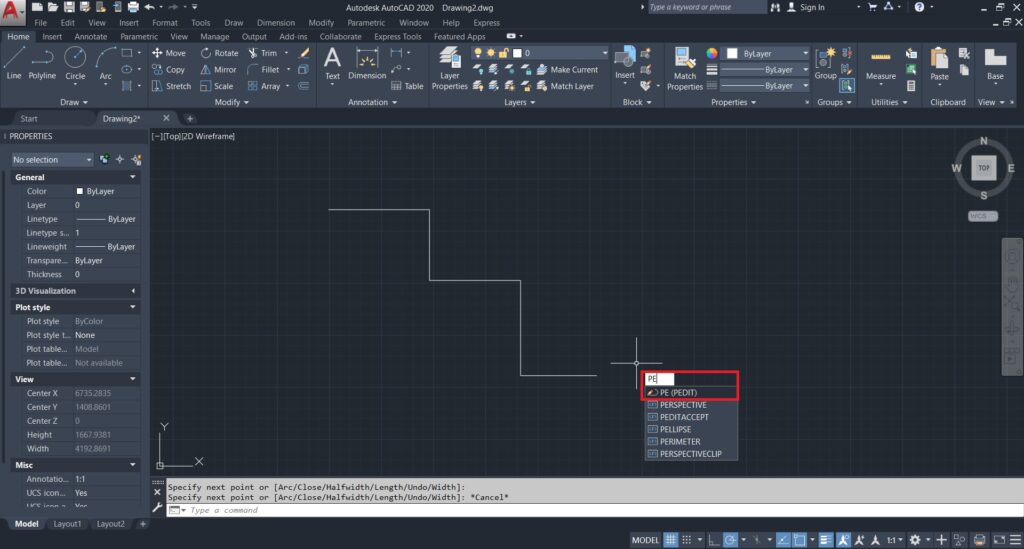

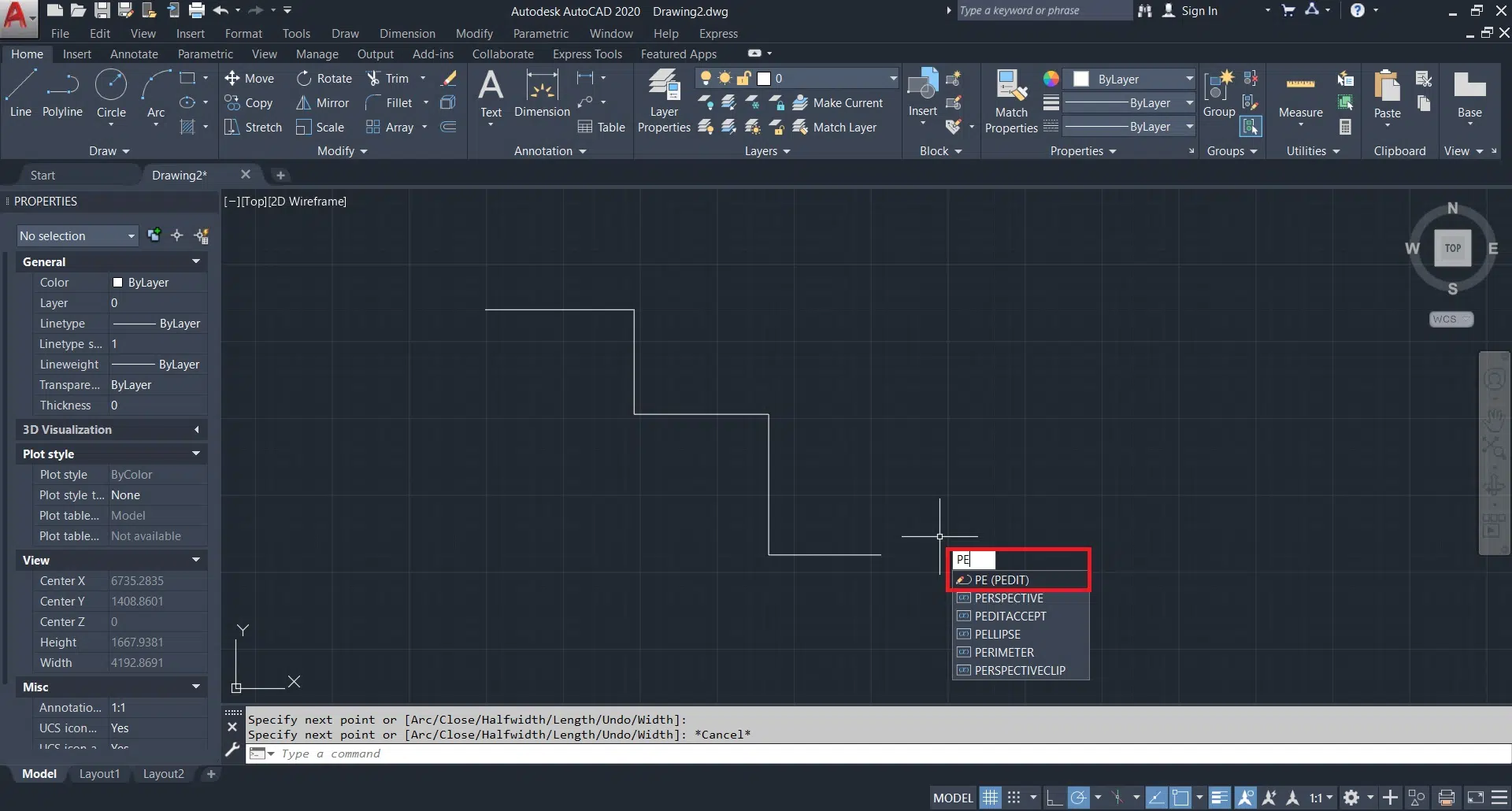

برای این کار دستور pedit را تایپ کنید اینتر را بزنید و خط مورد نظر را انتخاب کنید.

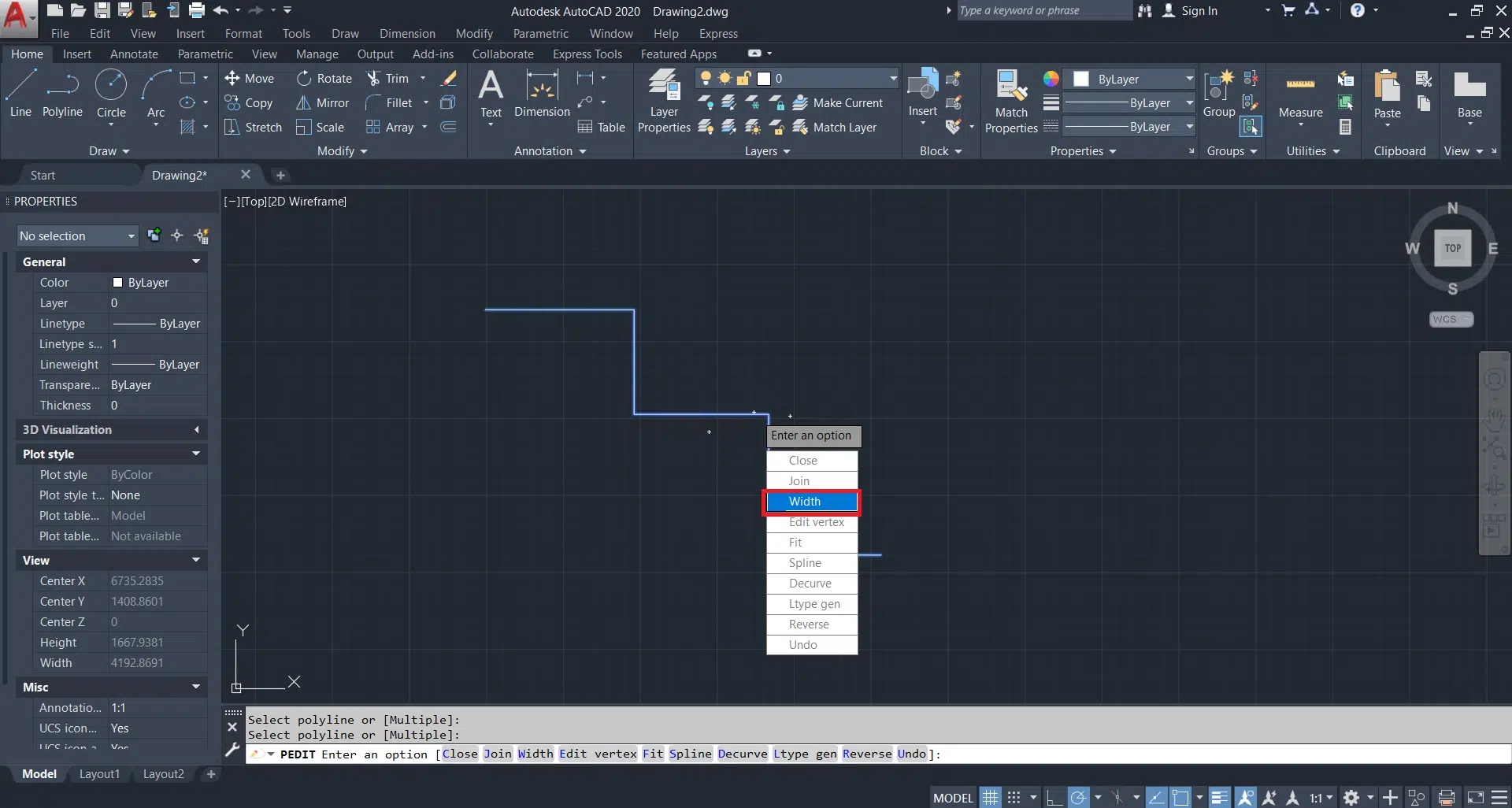

با انتخاب خط پنجره ای باز میشود که در آن یا گزینه width را انتخاب کنید و یا w را تایپ کنید و اینتر را بزنید. سپس مقدار دلخواه را تایپ کنید و اینتر را بزنید تا ضخامت تغییر کند.
شما میتوانید با تهیه پکیج اتوکد صفر تا صد اتوکد را در سریعترین زمان ممکن یاد بگیرید.. از اینکه در این آموزش با ما همراه بودید متشکریم و امیدواریم که این آموزش براتون مفید بوده باشه.
اگر سوال یا مشکلی داشتید در قسمت نظرات با ما در میان بگذارید. ممنون از حمایت همیشگیتون. آکادمی شریفی
